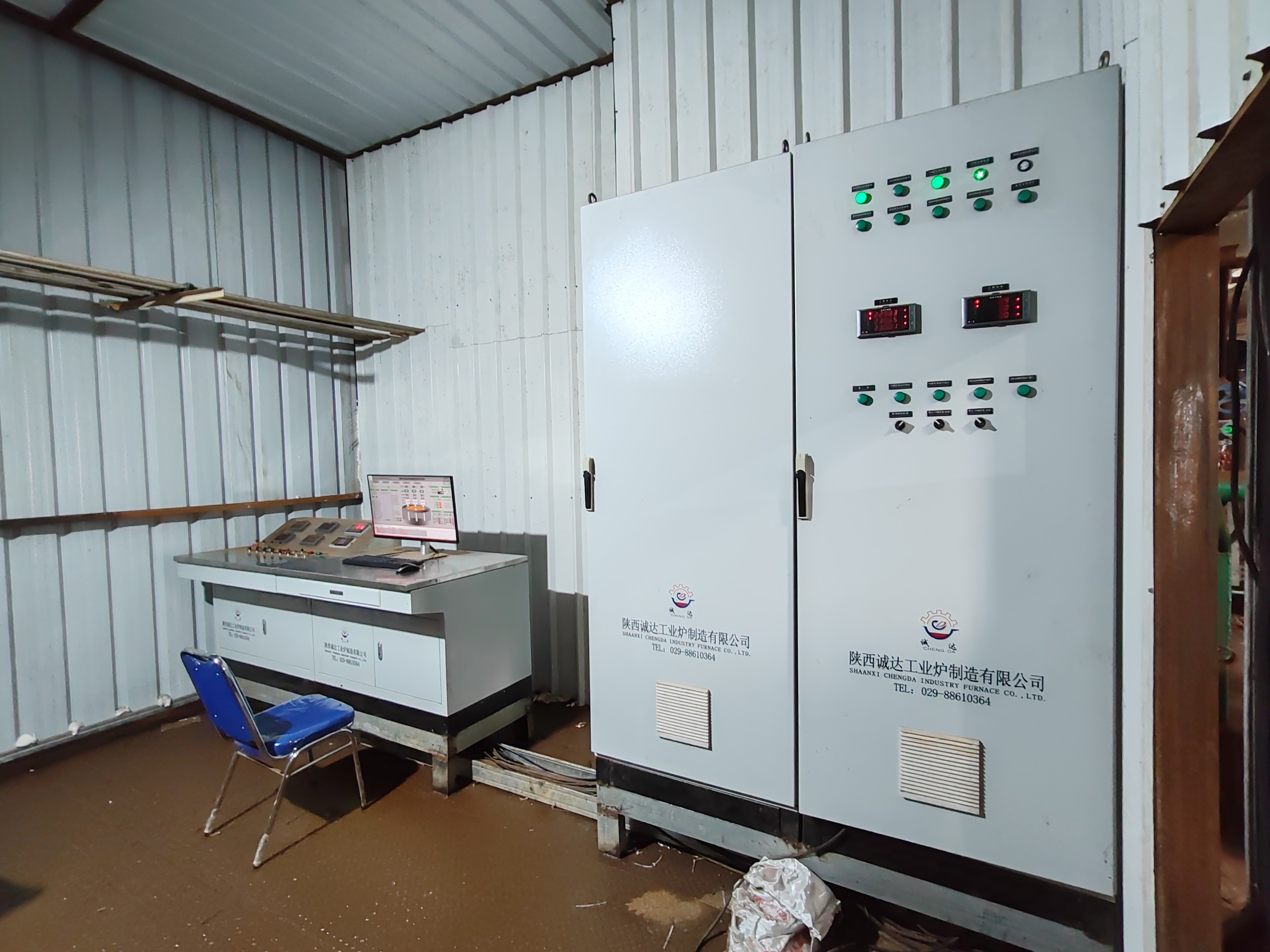

Ofensteuerungsschrank für Elektrolichtbogenofen (EAF)/Pfannenofen (LRF)

Kernfunktionen

1. Leistungs- und Elektrodensteuerung


   • Lichtbogenzündungsregulierung: Steuert automatisch das Heben/Senken der Elektroden über Servo- oder Hydrauliksysteme, um die Lichtbogenlänge zu stabilisieren, das Ankleben oder Brechen der Elektroden zu vermeiden und die optimale Lichtbogenspannung/-strom für energiesparendes Schmelzen aufrechtzuerhalten.
   • Leistungsanpassung: Passt die Ofenkapazität und die Schmelzphasen (Schmelzen, Raffinieren, Abstich) an, um die Eingangsleistung anzupassen und eine Konstantleistungs- oder Konstantstromregelung zu realisieren.
   • Phasenausgleichsregelung: Gleicht den Dreiphasenstrom aus, um die Auswirkungen auf das Netz zu reduzieren und den Leistungsfaktor zu verbessern.


2. Prozessüberwachung & Automatisierung


   • Echtzeit-Datenerfassung: Überwacht wichtige Parameter (Elektrodenstrom/-spannung, Ofentemperatur, Kühlwasserfluss/-druck, Gaszusammensetzung) und zeigt diese auf einem Touchscreen-HMI an.
   • Programmierbare Logiksteuerung (SPS): Unterstützt die kundenspezifische Programmierung von Schmelzprozessen (z. B. automatisches Beschicken, Temperaturhalten, Abstichsequenz), um manuelle Bedienungsfehler zu reduzieren.
   • Datenspeicherung & Rückverfolgbarkeit: Erfasst Schmelzprozessdaten (Dauer, Stromverbrauch, Temperaturkurve) für die Produktionsanalyse und die Qualitätsrückverfolgbarkeit.


3. Sicherheitsschutz & Alarm


   • Überlast-/Kurzschlussschutz: Löst einen Stromausfallschutz aus, wenn der Strom den Nennwert überschreitet oder ein Kurzschluss auftritt, wodurch Schäden an Stromkabeln und Ofenkomponenten verhindert werden.
   • Kühlsystem-Fehlerschutz: Alarmiert und schaltet das System ab, wenn der Kühlwasserdruck zu niedrig ist, der Durchfluss unzureichend ist oder die Temperatur zu hoch ist (entscheidend für wassergekühlte Komponenten wie Kabel und Ofendeckel).
   • Elektrodenpositionsbegrenzungsschutz: Verhindert ein zu starkes Heben oder Senken der Elektroden, um mechanische Kollisionen zu vermeiden.
   • Not-Aus-Funktion: Ist mit lokalen und Fern-Not-Aus-Tastern für die sofortige Abschaltung im Falle von Unfällen ausgestattet.


4. Kommunikation & Integration


   • Unterstützt MODBUS, PROFIBUS, Ethernet Protokolle, um sich mit den MES/ERP-Systemen der Fabrik zu verbinden und Fernüberwachung und zentrales Management zu realisieren.
   • Schnittstellen zu Hilfsgeräten (Entstaubungsanlagen, Wasseraufbereitungseinheiten, Elektrodenregler) für den koordinierten Betrieb.



Konstruktionsmerkmale

Technische Parameter

Anwendungsvorteile

1. Intelligenter Betrieb: HMI-Touchscreen mit visualisierten Schmelzkurven ermöglicht das Starten/Stoppen von Prozessen per Knopfdruck, wodurch die Hürde für die Schulung des Bedieners reduziert wird.
2. Energieeffizienzoptimierung: Die dynamische Anpassung der Elektrodenparameter reduziert den Stromverbrauch um 8–15 % im Vergleich zur manuellen Steuerung und verkürzt die Schmelzzyklen um 10–20 %.
3. Starke Entstörung: Die isolierte Stromversorgung und das abgeschirmte Verkabelungsdesign widerstehen effektiv elektromagnetischen Störungen durch Hochstromlichtbögen und gewährleisten einen stabilen Betrieb in rauen Industrieumgebungen.
4. Einfache Wartung: Das modulare Komponentendesign ermöglicht den schnellen Austausch fehlerhafter Teile; die Selbstdiagnosefunktion lokalisiert Fehler in Echtzeit und reduziert Ausfallzeiten durch Wartung.
