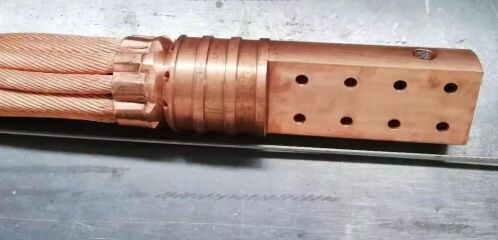

Wassergekühltes Stromkabel für den elektrischen Lichtbogenofen (EAF) und den Ladle Refining Oven (LRF)
| Herkunftsort | China |
|---|---|
| Markenname | Shaanxi Chengda |
| Zertifizierung | ISO 9001 |
| Modellnummer | Verhandeln auf Basis der Verarbeitungskapazität der Ausrüstung |
| Min Bestellmenge | 1 Einheit |
| Preis | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Verpackung Informationen | Diskussion nach den spezifischen Anforderungen von Partei A |
| Lieferzeit | 1 Monat |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | Vollständige Produktionsversorgungskette, pünktliche Lieferung und Einhaltung von Qualitätsstandards |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
Was ist das?:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Hervorheben | Wassergekühltes Stromkabel für Industriezwecke,EAF LRF Stromkabel,Elektro-Bogenofenkabel mit Garantie |
||
|---|---|---|---|
Produkt-Beschreibung
Die folgende Einleitung enthält:
- Hauptmerkmale
- Hohe Leitfähigkeit: Er verwendet spezielle Materialien und Strukturentwürfe, um den Widerstand der Kabel zu verringern und somit die Effizienz der Stromübertragung zu erhöhen.
- Ausgezeichnete Kühlleistung: Es ist mit einem Wasserkühlsystem ausgestattet, das die durch den Strom erzeugte Wärme effektiv abwälzen kann,Verhinderung der Überhitzung des Kabels und Sicherstellung des normalen Betriebs in hochtemperaturen Umgebungen.
- Gute Korrosions- und Oxidationsbeständigkeit: Die Metallteile des Kabels sind in der Regel aus Edelstahl oder speziellen Legierungen und die Außenhülle aus hochtemperaturbeständigen Materialien,mit einer Breite von mehr als 20 mm,.
- Strukturentwurf
- Leiter: üblicherweise aus hochleitfähigen Materialien hergestellt, wie z. B. aus geballtem Kupferdraht oder emailliertem Draht.und der emaillierte Draht kann die Hautwirkung reduzieren, verbessert die Effizienz der Stromübertragung und ist weich und flexibel mit einem kleinen Biegeradius.
- Außenhülle: Es besteht aus einem synthetischen Gummi-Rohr mit einer verstärkten Stoffschicht, die die Eigenschaften hoher Druckbeständigkeit, hoher Temperaturbeständigkeit und guter Biegefähigkeit aufweist.
- Elektrode: Die Elektrode wird in der Regel aus einer ganzen Kupferstange verarbeitet und die Oberfläche passivisiert oder eingelagert, um die Korrosionsbeständigkeit und Leitfähigkeit zu verbessern.Das Ende der Elektrode ist häufig mit einem Heberring ausgestattet, um eine einfache Installation vor Ort zu ermöglichen., und die Verbindung zwischen Schlauch und Elektrode wird durch zwei Edelstahlklemmen befestigt, um eine zuverlässige Dichtung zu gewährleisten.
- Leistungsanforderungen
- Elektrische Leistung: Die Abbruchspannung der Außenhülle des Wasserkühlkabels muss im allgemeinen mindestens 2300 V betragen.und der maximale Temperaturanstieg an der Oberfläche (einschließlich des Anschlussteils) nicht mehr als 40 K beträgt.
- Mechanische Leistung: Zum Beispiel beträgt die Prüfspannung eines nominalen Querschnittsflächen von 200 mm2 15KN, und auf dieser Grundlageder Prüfspannungswert steigt um 5KN für jede Erhöhung des nominalen Querschnittsbereichs des wassergekühlten Kabels um 100 mm2.
- Versiegelungsleistung: Die Außenhülle des Gummirohrs sollte einem Betriebswasserdruck von mindestens 0,6 MPa standhalten können, und an der Schnittstelle mit der Elektrode sollte kein Leck von Kühlwasser vorliegen.
- Anwendungsszenarien
- Stahl- und Nichteisenmetallindustrie: Es wird weit verbreitet in Bogenöfenanlagen für die Schmelze von Stahl und nicht-ferronen Metallen zur Übertragung von Hochstromenergie verwendet.
- Gießerei: Im Gießprozess wird es in Bogenöfen verwendet, um Strom für das Metallschmelzen zu liefern.
- Andere Industriezweige: Es kann auch bei Anlässen verwendet werden, in denen hohe Temperaturen, starke Korrosion oder hohe Spannung erforderlich sind, wie z. B. in der Elektrolyseindustrie und in chemischen Reaktoren.
-
Technische Parameter von Wassergekühltem Stromkabel für elektrische Lichtbogenöfen
Die technischen Parameter von wassergekühlten Stromkabeln für elektrische Bogenofen sind je nach Ofenkapazität (z.B. 10 t, 30 t, 100 t EAF) und Betriebsstrom angepasst.Standardtechnische Parameterfür gemeinsame Modelle zusammen mit Kernleistungsindicatoren:1. Grundlegende elektrische Parameter
Parameter Spezifikation Anmerkungen Nennwert des Querschnitts 150 mm2 ~ 3000 mm2 Häufige Modelle: 400 mm2, 800 mm2, 1200 mm2, 2000 mm2 Nennstrom 1500 A ~ 15000 A Positive Korrelation mit dem Querschnittsbereich; z. B. 800 mm2 Kabel unterstützt 5000 A Dauerstrom Nennspannung 1000 V bis 3000 V geeignet für EAF-Stromversorgungssysteme mit mittlerer Spannung Abbruchspannung der Außenhülle ≥ 2300 V (AC, 50Hz, 1min) Keine Ausfall- oder Flashover zulässig Widerstand gegen Isolierung ≥ 50 MΩ Messung bei 25°C, relative Luftfeuchtigkeit ≤ 85% Anstieg der Oberflächentemperatur ≤ 40 K Einschließlich Kabelkörper und Anschlussgeräte; Umgebungstemperatur 25°C 2. Parameter des Kühlsystems
Parameter Spezifikation Anmerkungen Betriebswasserdruck 0.4 MPa ~ 0,8 MPa Empfohlener Betriebsdruck: 0,5 MPa Wasserflussrate 8 L/min ~ 50 L/min Abhängig von der Größe des Kabels; z. B. benötigt ein Kabel mit 1200 mm2 ≥ 20 L/min Kühlwasserqualität Leitfähigkeit ≤ 50 μS/cm; pH-Wert 6,5 ~ 8.5 Deionisiertes Wasser oder weiches Wasser wird empfohlen, um eine Schuppenbildung zu verhindern Versiegelungsleistung Kein Leck unter 1,2 Arbeitsdruck Prüfdauer: 30 min. 3. Mechanische Parameter
Parameter Spezifikation Anmerkungen Zugfestigkeit 15 KN (200 mm2); 20 KN (300 mm2); 25 KN (400 mm2) Erhöhung um 5 KN pro 100 mm2 Ausdehnung Biegeradius ≥ 3 × Außendurchmesser des Kabels (statisch); ≥ 5 × Außendurchmesser des Kabels (dynamisch) Erfüllt die Anforderungen an die Installation vor Ort und häufige Biegung Betriebstemperaturbereich -20 °C ~ +120 °C Anpassungen an hochtemperaturartige Werkstattumgebungen Dienstzeit ≥ 10.000 Stunden Unter Nennarbeitsbedingungen 4. Strukturelle Parameter
Komponente Material und Spezifikation Leiter Kupfergelenkte Drähte (Weichleiter der Klasse 5) Außenhülle Chlorproprenkautschuk (CR) oder Ethylenpropylendienenmonomer (EPDM) mit verstärkter Stoffschicht Elektrodenterminal Massivkupferstäbe (T2-Kupfer) mit der Oberfläche mit Zinnplattierung; mit Heberring ausgerüstet Verbindungsklemme Doppelklemmkonstruktion aus Edelstahl 304 Ein-/Ausgang von Wasser G1/2" ~ G1" Gewindeschnittstelle; kompatibel mit industriellen Schnellanschlüssen 5Anwendbares Übereinstimmungsverfahren für die Ofenkapazität
Kabelmodell (Querschnittsfläche) Anwendbare EAF-Kapazität 400 mm2 ~ 800 mm2 5 t ~ 20 t 1000 mm2 ~ 1600 mm2 30 t ~ 60 t 1800 mm2 ~ 3000 mm2 80 t bis 150 t
