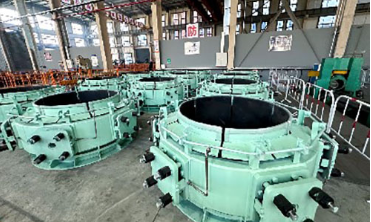

Klemmbremsenbaugruppe für obere und untere Elektrode

Ober- und Unterelektroden-Klammerbremsansatz

1. Produktübersicht

Die Ober- und Unterelektroden-Klammerbremsanlage, kurz für Dual Brake Slipping Device, ist die Kernausrüstung des Elektroden-Slipping-Systems für Unterwasserbogenofen.Industrie-Silikonöfen, Ferrolegierungsöfen, Kalziumkarbidöfen und geschlossene Raffinationsöfen.kontinuierlich den Elektrodenverbrauch während des Schmelzens auszugleichen und eine stabile Arbeitslänge der Elektroden zu erhalten.

Die herkömmliche Ein-Klemm-Rutschstruktur hat eine instabile Klemmkraft, ist anfällig für Elektrodenrutschabweichungen, häufige manuelle Einstellungen und ein hohes Risiko für Elektrodenbruch.Unsere doppelte obere & untere Bremssatz nimmt Scheibenfeder hydraulische Klemmstruktur. Die obere Bremse ist beweglich, während die untere Bremse befestigt ist. Durch PLC-verriegelte aufeinanderfolgende Öffnungs- und Klemmvorgänge werden die Elektroden quantitativ und präzise gespeist.Es sorgt für einen stetigen Bogenbetrieb, reduziert die Unfälle bei Elektrodenbruch und ist ein Standardbauteil für automatische intelligente Ofen-Elektrodenanlagen, anwendbar auf 6.300kVA ¥63,Elektroöfen für metallurgische Produkte der ganzen Baureihe.

2. Hauptartikelklassifizierung

2.1 Scheibenfederhydraulische Doppelbremse

• Klemmprinzip: mechanische Klemmung der Scheibenfeder, hydraulischer Druck zur Freisetzung
• Aufbau: 4 Gruppen von Scheibenfedern + hydraulischen Zylindern, symmetrisch um das Bremsgehäuse herum angeordnet; vulkanisierte, verschleißbeständige Bremsschuhe im Inneren
• Eingeschlossene Öfen: 12,500­63,000 kVA mittlere und große geschlossene Unterwasserbogenofen, industrielle Siliziumofen
• Hauptvorteile: Stabile und gleichmäßige Klemmkraft, großer Reibungskoeffizient der Bremsschuhen, rutschfeste Elektrode, lange Lebensdauer der Reibungsschicht, vollständiger Schließschutz
• Anwendungsbereich: Schmelzwerke mit hohem Strom und kontinuierlicher Produktion mit hohen Automatisierungsanforderungen

2.2 Leichte Doppelbremse (kostenwirksames Modell für kleine und mittlere Öfen)

• Struktur: integrierte Dünnwandbremshülle, kompakte einseitige hydraulische Zylinderanordnung
• Zusammengestellte Öfen: 6.300­25.000 kVA Silikomangan-, Ferronickel­ und Kalziumkarbidöfen
• Hauptvorteile: Leichtes Selbstgewicht, geringer Platz, geringe Herstellungskosten, bequeme Wartung vor Ort und Austausch von Bremsschuhen
• Anwendung: Halbgeschlossene Kleinöfen mit moderater Elektrodenlast

2.3 Intelligente Überwachung mit integrierter Doppelbremse (High-End Automatikmodell)

• Erweiterte Konfiguration: eingebaute Drucksensoren, Positionsgrenzschalter, Temperaturüberwachungsmodule, kabelgebundene Signalübertragung zum PLC-System des Ofen
• Stützteile: Wärmedämmschild gegen Spritzer, automatischer Verschleißkompensationsmechanismus für Bremsschuhen
• Eingeschlossene Öfen: 33 000 ‰ 63 000 kVA ultragroße intelligente unbemannte Schmelzöfen
• Hauptvorteile: Echtzeitüberwachung des Klemmdrucks und des Zustands der Bremsöffnung, automatischer Alarm bei unzureichendem Druck oder Schuhverschleiß, vollautomatischer unbemannter Schlüpferbetrieb

3Kernstruktur und Arbeitsprinzip

Die komplette Doppelbremsanlage besteht aus 5 Schlüsselmodulen: der oberen beweglichen Bremsanlage, der unteren festen Bremsanlage, der Scheibenfederverschlussanlage, dem hydraulischen Freisetzzylinder und der Reibungsbremsschuhverschleife.

1. Oberste bewegliche BremseinheitSie ist mit rutschenden Hydraulikzylinder verbunden, die in der Lage sind, vertikal zu heben.Verriegelt mit unterer Bremse, um gleichzeitige Öffnung zu vermeiden.
2. Unterste feste BremseinheitAuf dem Elektrodenhalterfass befestigt, trägt das volle Elektrodengewicht im normalen Schmelzzustand, hält die Elektroden immer fest; entlässt nur vorübergehend beim Elektrodenrutsch nach unten.
3. ScheibenfederverschlussMehrere Gruppen von hochfesten Scheibenfedern sorgen für eine dauerhafte Radialspannkraft, um die Elektroden fest zu verriegeln.Hydraulische Zylinder komprimieren Scheibenfedern, um die Bremsentladung zu realisieren, wenn ein Elektrodenrutschen erforderlich ist.
4. Verschleißbeständige BremsschuhverkleidungDie Anwendungen sind in der Regel mit einem hohen Reibungskoeffizienten, guter Wärmedämmung, Anti-Abrasions- und Anti-Elektroden-Kratz-Flächen ausgestattet.Ein einzelner Schuh kann getrennt ausgetauscht werden, ohne die gesamte Bremse zu demontieren..
5. Hydraulisches Kontrollsystem für die VerriegelungElektrische Verriegelungslogik sorgt dafür, dass die oberen und unteren Bremsen nicht gleichzeitig geöffnet werden können, um das Risiko eines Elektrodenfalls zu vermeiden.,manuelle lokale Steuerung und Fernsteuerung mit Steuerungssysteme in drei Betriebsmodi.

Standard-Elektrodenrutschzyklusstrom

1. Unterbremse wird festgehalten, Oberbremse freigegeben → Gleitzylinder hebt Oberbremse auf Zielhöhe
2. Die obere Bremse klemmt die Elektrode erneut, die untere Bremse löst sich → der Gleitzylinder sinkt, um die Elektrodenzufuhr abzuschließen
3. Unterbremse wird wieder fest geklemmt, die obere Bremse freigegeben und in die Ausgangsposition zurückgesetzt, in Erwartung des nächsten Rutschzyklus

4. Hauptvorteile der Produkte

4.1 Sicherer und zuverlässiger Doppelsperrschutz

Eine strenge elektrische Verriegelung verbietet, dass sich die oberen und unteren Bremsen gleichzeitig öffnen, wodurch die durch doppelte Freisetzung verursachten Unfälle beim Fallen der Elektroden grundlegend beseitigt werden.Druck- und Positionsdoppelüberwachung löst automatischen Abschaltmelder unter abnormaler Klemmkraft aus, was die Betriebssicherheit des Ofen erheblich verbessert.

4.2 Stabile Klemmkraft, weniger Elektrodenbruch

Die Festklammerung mit konstanten Kräften der Scheibenfeder sorgt für eine gleichmäßige Kontaktreibung zwischen Bremsschuhen und Elektrodenoberfläche, keine lokale Spannungskonzentration; quantitatives Rutschen verhindert einen unregelmäßigen Abstieg der Elektroden,Wirksam reduziert die Riss- und Bruchrate der Elektroden und senkt die Kosten für den Elektrodenverbrauch.

4.3 Hohe Automatisierung, Arbeitsplatzersparnis

Unterstützt PLC vollautomatisches Zyklusrutschen ohne häufige manuelle Bedienung vor Ort; Fernüberwachungsmodell lädt Betriebsdaten in den zentralen Kontrollraum hoch,die unbemannte Elektrodenzufuhr zu realisieren und die Arbeitsintensität vor dem Ofen zu senken.

4.4 Lange Lebensdauer, geringe Wartungskosten

Vulkanisierte Reibungsbremsschuhe weisen starke Verschleißbeständigkeit bei hohen Temperaturen und einen langen Austauschzyklus auf.Moduläres Split-Design ermöglicht den Austausch eines einzigen Bremsschuhs oder einer Federgruppe ohne integrale Demontage, kurze Instandhaltungszeit und geringer Ersatzteilverbrauch.

4.5 Weite Anpassungsfähigkeit und bequeme Nachrüstung

Anpassbarer Innendurchmesser des Bremsgehäuses für Φ400·Φ1200 selbstbrennende Elektroden; mit neuer Kompletausrüstung und Renovierung des alten Elektrodensystems im Ofen,keine umfangreichen Strukturänderungen für die vor Ort vorhandene Ausrüstung erforderlich.

4.6 Widerstand gegen hohe Temperaturen, stabiler Betrieb in schwierigen Bedingungen

Der Wärmedämmschild isoliert die Wärme aus der Ofenoberfläche und verhindert die Veralterung der Feder und den Verbrennungsdruck des hydraulischen Zylinders.stabile Leistung bei langfristiger kontinuierlicher Schmelze mit hoher Last.

5Anwendbare Industriezweige und Kapazitätsbereich der Öfen

• Schmelzen von Ferrolegierungen: Ferrosilicium-, Silikomangan-, Ferronickel-, Ferrochrom- und Ferrovanadium-Bogenofen
• Chemische Schmelze: Schmelzofen für industrielle Silizium-, Kalziumkarbid- und gelben Phosphorprodukte
• Nichteisenmetallurgie: Kupferschlacke, Aluminiumasche, Schliessungsöfen für elektrische Raffinerien mit Blei-Zink
• Kapazitätsdeckung: Metallurgieöfen mit vollen Spezifikationen für 6,300 kVA, 12,500 kVA, 16,500 kVA, 25,000 kVA, 33,000 kVA, 45,000 kVA, 63,000 kVA

6. Optionale Übereinstimmungskonfigurationen

1. Echtzeit-Alarmsystem zur Überwachung des Klemmdrucks und der Bremsposition
2. Schild zur Wärmedämmung aus Edelstahl gegen Spritzer bei hoher Temperatur
3. Tragen Sie die Selbstkompensationsanlage für die Bremsreibungsschuhe
4. integrierte Schiebehydraulikzylinderversorgung
5. Komplettes Ersatzteilpaket: Scheibenfedern, vulkanisierte Bremsschuhen, Hydraulikverschluss-Kits

7. Garantie für den gesamten Lebenszyklus

1. Individuelles nicht-standardmäßiges Design: Individualisieren Sie den Bremsinnendurchmesser, den Klemmschlag, die Anzahl der Federgruppen und den Rutschschlag entsprechend dem Elektrodendurchmesser und den Betriebsparametern des Ofens
2. Technische Überprüfung vor Ort: Fachingenieure stellen das Gesamtmatching-Schema für das Elektrodenrutschsystem bereit
3. Strenge Fabrikprüfung: Verschlussmüdigkeitstest, hydraulische Leckageprüfung und Logikprüfung vor der Lieferung
4. Nachverkaufsunterstützung: Garantie für die gesamte Montage, langfristige Lieferung von Bremsschuhen, Scheibenfedern und anderen anfälligen Ersatzteilen, landesweite Installation und Wartung vor Ort
