Leitungskreuzarm
| Herkunftsort | China |
|---|---|
| Markenname | Shaanxi Chengda |
| Zertifizierung | ISO 9001 |
| Modellnummer | Verhandeln Sie basierend auf der Verarbeitungskapazität der Ausrüstung |
| Min Bestellmenge | 1 Einheit |
| Preis | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Verpackung Informationen | Besprechen Sie die spezifischen Anforderungen von Partei A |
| Lieferzeit | 2 Monate |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | Vervollständigen Sie die Produktionslieferkette, liefern Sie pünktlich und erfüllen Sie Qualitätssta |
Produktdetails
| Garantie | 1 Jahr | Funktion | Ersatz/Reparatur |
|---|---|---|---|
| Anwendung | Goldabbau; Tailing-Bagger | Tragfähigkeit | 30T |
| Preisspanne | Variiert je nach Teil | Haltbarkeit | Hoch |
| Hervorheben | Ersatzteil für den leitfähigen Querarm,elektrische Komponente des Querarms,leitfähiger Querarm mit Garantie |
||
Produkt-Beschreibung

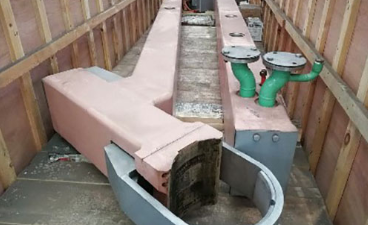

Leitungskreuzarm
1. Produktübersicht
Der leitfähige Querarm, auch als elektrodenleitender Arm bezeichnet, ist der Kernkomponent des Elektrodenhebe-Systems für Unterwasserbogenofen, Ferrolegierungsöfen, industrielle Siliziumofen,Kalziumkarbidöfen und geschlossene RaffinerieöfenEs umfasst zwei Kernfunktionen: Elektrodenmechanische Unterstützung und große Stromübertragung, Verbindung von wassergekühlten Kabeln an einem Ende und Elektrodenklemmen am anderen Ende.
Die traditionelle getrennte Kurznetzstruktur setzt unabhängige leitfähige Kupferrohre und Stahlträger ein, die eine komplexe Anordnung, viele Isolationsteile, hohe Schaltungsimpedanz,starke Wärmeerzeugung und starker StromverlustUnser integrierter, wassergekühlter Leitungs-Kreuzarm verwendet eine Kupfer-Stahl-Verbund- oder Aluminium-Stahl-Verbund-Hohlboxstruktur mit integrierten zirkulierenden Kühlwasserkanälen.Es löscht zahlreiche Leiter- und Isolierteile, verkürzt den Leitungspfad erheblich, reduziert die Hautwirkung und den Impedanzverlust, stabilisiert den Lichtbogenbetrieb und senkt den Schmelzstromverbrauch erheblich.Elektroöfen für metallurgische Produkte der ganzen Baureihe, der Kern-Upgrade-Teil für die energieeinsparende Umwandlung von Schmelzbetrieben im Kurznetz.
2. Hauptartikelklassifizierung
2.1 Wassergekühlter Leitungskreuzarm aus Kupfer-Stahl-Verbundwerkstoff (Premium-Standardmodell)
- Material: Zusammengesetzte Platte aus hochleitendem sauerstofffreiem Kupfer + hochfester Kohlenstoffstahl, integriertes Hohlbox-Schweißen, eingebautes Doppelschicht-Labyrinth-Kühlwasserkanal
- Entsprechende Öfen: 16.50063.000 kVA mittlere und große geschlossene Unterwasserbogenöfen, industrielle Siliziumöfen, Ferrolegierungsöfen
- Hauptvorteile: Ultraschwache Widerstandsfähigkeit, ausgezeichnete Stromtragfähigkeit, starke strukturelle Steifigkeit, geringe Vibrationen beim Elektrodenheben, einheitliche interne Wasserkühlung,niedrige Oberflächentemperatur, lange Lebensdauer synchron mit Ofenkörper
- Anwendungsbereich: Hochleistungs- und Hochstromöfen mit vollständig geschlossener Schließung mit strengen Anforderungen an Energieeinsparung und Umweltschutz
2.2 Leitfächer aus Aluminium-Stahl-Verbundwerkstoff (Leichtgewichts- und kostengünstiges Modell)
- Material: hochreine leitfähige Aluminiumplatte, leichte, hohle, wassergekühlte Struktur
- Entsprechende Öfen: kleine und mittlere Kalziumkarbid-, Siliziummangan- und Ferronickelöfen mit einer Leistung von 6.30025.000 kVA
- Hauptvorteile: Leichtes Selbstgewicht, geringe Hebelast des Elektrodenhydrauliksystems, geringe Herstellungskosten, einfache Beförderung und Installation
- Anwendung: offene und halbgeschlossene kleine und mittlere elektrische Öfen mit moderater Wärmebelastung
2.3 Integrierte All-in-One-Leitungskreuzarm mit Kurznetz (intelligentes High-End-Modell)
- Erweiterte Konfiguration: integrierte hintere leitfähige Kupfer-Basisplatte, eingebauter Temperatur- und Wasserflusssensor, hochfeste isolierte Verbindungsgrenze,integrierte Schnellwechsel-Schnittstelle für den Elektrodenhalter
- Entsprechende Öfen: 33 000 ‰ 63 000 kVA ultragroße intelligente unbemannte Schmelzöfen
- Hauptvorteile: Vereinfachte Gesamtstruktur des Kurznetzes, weniger Verbindungsgelenke, geringerer Kontaktwiderstand, Echtzeitüberwachung des Kühlzustands, automatischer Übertemperaturalarm,Bequeme Online-Wartung
3Kernstruktur und Arbeitsprinzip
Der gesamte leitfähige Querarm besteht aus fünf Kernbaugruppen: Kompositleitfähiger Armkörper, innercirkulärer Kühlkanal, hintere leitfähige Übergangsplatte,Anschlussende Enden der Vorderelektrodenklemme und isolierte Stützbasis.
- Zusammengesetzte Leitungskörper
Die Kupfer-Aluminium-Schicht übernimmt eine große Stromleitung, während die Stahlschicht eine mechanische Tragfestigkeit bietet.Hohle rechteckige Boxstruktur optimiert die Stromverteilung und unterdrückt die Hautwirkung.
- Geschlossener Kreislaufwasserkühlkanal
Das unabhängige, getrennte Labyrinth-Wasserkanal entfernt die lokale Überhitzung von totem Wasser.Kühlwasser zirkuliert innerhalb des Armkörpers, um die durch hohen Strom erzeugte Joule-Wärme kontinuierlich zu entfernen, wobei die Oberflächentemperatur des Arms unterhalb der Sicherheitsgrenze gehalten wird, wodurch Isolationsalterung und thermische Verformungen vermieden werden.
- Hintergeleitete Übergangsplatte
Integral geschweißte dicke Kupferplatte, direkt mit wassergekühlten Kabelanschlüssen verbunden, große Berührungsfläche, gleichmäßige Stromverteilung und extrem geringer Berührungswiderstand.
- Vordere Klemmverbindung
Präzisionsbearbeitete Montageoberfläche mit Elektrodenhalter, zuverlässige Schließstruktur, stabile Klemmkraft, um Elektrodenverschiebungen und Bogenbewegungen zu verhindern.
- Isolierte Stützbasis
Hochtemperaturbeständige integrierte Isolationsblöcke isolieren den geladenen Querarm von der Elektroden-Hochstandsäule,Beseitigung von elektrischen Leckagen und Kurzschlussrisiken für das gesamte Hebesystem.
4. Hauptvorteile der Produkte
4.1 Niedrige Impedanz und erhebliche Energieeinsparungen
Die integrierte leitfähige Struktur verkürzt den Stromübertragungsweg, entfernt überflüssige Kupferrohre und Isolierteile, schwächt effektiv die Hautwirkung,reduziert die Impedanz des Kurznetzes um 30%~50%Der Energieverbrauch beim Schmelzen sinkt bei langfristigem Volllastbetrieb offensichtlich, was erhebliche wirtschaftliche Vorteile mit sich bringt.
4.2 Hohe Struktursteifigkeit und stabile Schmelzbedingungen
Hohlbox-Verbundkonstruktion zeichnet sich durch starke Biegebeständigkeit und Antivibrationsleistung aus. Elektrodenheben und -senken erfolgt reibungslos ohne starke Schüttelungen, die Lichtbogenverbrennung ist stabil,einheitliches Feld der Ofentemperatur, Schwankungen der Legierungskomposition reduziert, der Endproduktertrag verbessert.
4.3 Integrierte Wasserkühlung, lange Lebensdauer
Durch die vollständige interne Zwangswasserkühlung wird der Gesamttemperaturanstieg des Querarms gesteuert, ein lokaler Überhitzungsausfall der leitfähigen Schicht vermieden.eine deutlich längere Lebensdauer als die herkömmliche getrennt geleitete Strahlstruktur, wodurch häufige Ausfallzeiten bei Ersatz verringert werden.
4.4 Vereinfachtes Layout des Kurznetzes, geringere Wartungskosten
Komplexe leitfähige Zwischenbauteile abbrechen, weniger Verbindungsflansche und Dichtungsstellen; modulare Split-Struktur ermöglicht teilweisen Abbau und Austausch ohne Entfernen des gesamten Querarms,tägliche Inspektion und Wartung bequemer, weniger Ersatzteilverbrauch.
4.5 Leichtbau, geringe Hebelast
Aluminium-Stahl-Verbundmodell reduziert das Eigengewicht erheblich, senkt den Leistungsaufwand des Elektrodenhydraulischen Hubzylinders, verlängert die Lebensdauer der hydraulischen Station und hebt mechanische Teile.
4.6 Sicherer und zuverlässiger mehrschichtiger Schutz
Ausgestattet mit einer leistungsfähigen Isolationsanlage zwischen Querarm und Hebekabel, um elektrische Leckagen zu verhindern; optionales Online-Wassertemperatur- und Durchflussüberwachungsmodul,automatischer Alarm bei Wasserverschnittenheit oder Überhitzung, verhindern wirkungsvoll Ausbrennungsunfälle.
5Anwendbare Industriezweige und Kapazitätsbereich der Öfen
- Schmelzen von Ferrolegierungen: Ferrosilicium-, Silikomangan-, Ferronickel-, Ferrochrom- und Ferrovanadium-Bogenofen
- Chemische Schmelze: Schmelzofen für industrielle Silizium-, Kalziumkarbid- und gelben Phosphorprodukte
- Nichteisenmetallurgie: Kupferschlacke, Aluminiumasche, Schliessungsöfen für elektrische Raffinerien mit Blei-Zink
- Kapazitätsdeckung: Metallurgieöfen mit vollen Spezifikationen für 6,300 kVA, 12,500 kVA, 16,500 kVA, 25,000 kVA, 33,000 kVA, 45,000 kVA, 63,000 kVA
6. Optionale Übereinstimmungskonfigurationen
- Online-Alarmsystem zur Echtzeitüberwachung der Wassertemperatur und des Wasserflusses
- Hochfeste integrierte isolierte Trägeranlage
- Elektrodenhalter mit schneller Freisetzung
- Hochtemperatur-Schutzdeckel gegen Spritzer für die Oberfläche des Armkreuzes
- Komplettes Set passender Kühlwasserleitungsverbindungen und Filter
7. Garantie für den gesamten Lebenszyklus
- Maßgeschneiderte nicht-standardmäßige Konstruktion: Optimieren Sie die Querschnittslänge, die Sektionsgröße, den Kühlwasserfluss und das Schnittstellenlayout entsprechend dem Ofentransformatorstrom, dem Elektrodendurchmesser und dem Werkstattraum
- Technische Überprüfung vor Ort: Fachingenieure stellen das gesamte Schema zur Optimierung der Abgleichung von Kurznetzen bereit
- Strenge Fabrikkontrolle: Hydraulische Druckwasserleckageprüfung, Widerstandserkennung, Lastvibrationsprüfung und Schweißfehlererkennung vor der Lieferung
- Nachverkaufsunterstützung: Garantie für den gesamten Arm, langfristige Lieferung von Verbundplatten, Isolationsblöcken und anderen Ersatzteilen, landesweite Installation und Wartung vor Ort
