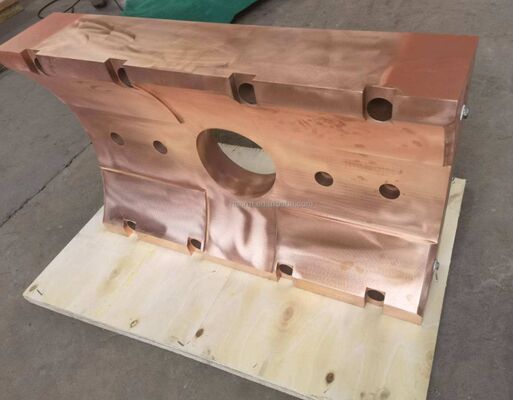

Kupferkontaktkiefer für elektrodenleitenden Arm für elektrische Lichtbogenöfen EAF LRF

Funktion und Anwendung

Strukturelle Merkmale

• Grundstruktur: Sie umfasst in der Regel einen Grundkörper mit einer Rückseite, die sich nahe am Elektrodenarm befindet, einer Vorderseite, die der Elektrode zugewandt ist, einer ersten Endfläche, einer zweiten Endfläche und mindestens einer ersten Seitenfläche und einer zweiten Seitenfläche. Auf der Vorderseite befinden sich zwei Kontaktflächen, die spiegelsymmetrisch sind und sich axial entlang des Grundkörpers erstrecken.
• Kühlkanal-System: Um den normalen Betrieb in einer Hochtemperaturumgebung zu gewährleisten, ist die Kupferkontaktbacke mit einem Kühlkanal-System ausgestattet, das einen Kühlmitteleinlass, einen Kühlmittelauslass und eine Reihe von Kühlkanälen aufweist, die sich axial und radial durch den Grundkörper erstrecken. Der Durchmesser der Kühlkanäle liegt im Allgemeinen im Bereich von 4,0 bis 16,0 mm, und die Kühlkanäle werden durch einseitig offene Tiefbohrungen gebildet, die Wärme effektiv ableiten und die Kühlwirkung verbessern können.

Materialauswahl

• Kupferlegierung: In der Regel werden Kupferlegierungen wie Chrom-Kupfer-Legierung ausgewählt. Diese Materialien haben eine ausgezeichnete elektrische Leitfähigkeit, Wärmeleitfähigkeit und Verschleißfestigkeit, die den Anforderungen der Hochstromübertragung und des langfristigen Einsatzes in Hochtemperaturumgebungen gerecht werden können.
• Kupfer-Stahl-Verbundplatte: Einige Kupferkontaktbacken bestehen aus Kupfer-Stahl-Verbundplatten. Die Kupferschicht dient der Leitung, und die Stahlschicht dient der Aufnahme verschiedener mechanischer Kräfte, wodurch die Vorteile der hohen elektrischen Leitfähigkeit von Kupfer und der hohen mechanischen Festigkeit von Stahl kombiniert werden.

Leistungsanforderungen

• Elektrische Leitfähigkeit: Sie muss einen geringen Kontaktwiderstand aufweisen, um eine effiziente Übertragung elektrischer Energie zu gewährleisten und Leistungsverluste zu reduzieren. Beispielsweise muss der Kontaktwiderstand zwischen der Kupfer-Aluminium-Verbundübergangsplatte und dem Kupferfutter ≤ 0,5 μω·m² betragen.
• Mechanische Festigkeit: Sie sollte eine ausreichende mechanische Festigkeit aufweisen, um der Klemmkraft und den Vibrationen und Stößen während des Betriebs der Elektrode standzuhalten. Die Klemmkraft kann 50 - 200 kN erreichen.
• Kühlleistung: Das Kühlkanal-System sollte eine gute Kühlleistung aufweisen, um sicherzustellen, dass die Temperatur der Kontaktbacke während des Betriebs in einem angemessenen Bereich liegt und eine Überhitzung verhindert wird. Die Wassereinlasstemperatur beträgt im Allgemeinen ≤ 35 ℃, und der Druck beträgt 0,3 - 0,5 MPa.

Herstellungsverfahren

• Schmieden oder Walzen: Zuerst wird ein geschmiedeter oder gewalzter Kupferkontaktbackenrohling bereitgestellt, und der Rohling hat die Grundform und -größe der Kontaktbacke.
• Bearbeitung: Dann werden durch mechanische Bearbeitung, insbesondere Tieflochbohren, ein Kühlmitteleinlass, ein Kühlmittelauslass und Kühlkanäle eingeführt. Dieses Verfahren erfordert hochpräzise Bearbeitungsgeräte und -technologien, um die Genauigkeit und Glätte der Kühlkanäle zu gewährleisten.

Schlüsselattribute
