Optimierter wassergekühlter EAF-Deckel:

Das Design des wassergekühlten Ofendeckels kann folgende Funktionen erfüllen:
(1) Der Mikro-Überdruck und die reduzierende Atmosphäre im Ofen können die Anforderungen des Schmelzprozesses erfüllen.
(2) Sammeln Sie das beim Schmelzprozess entstehende Rauchgas und leiten Sie verschiedene Schlackenmaterialien und Legierungen in den Ofen.

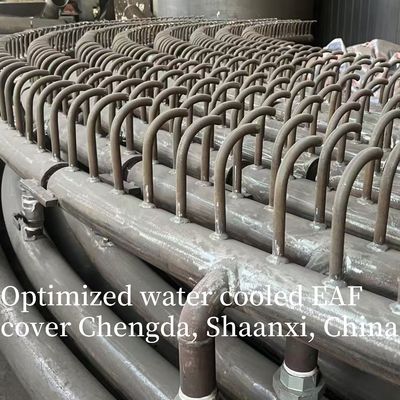

(3) Reduzieren Sie Wärmestrahlung und Wärmeverluste, reduzieren Sie den Feuerfestverbrauch. Der Ofendeckelkörper für die inländische fortschrittliche, dicht angeordnete Rohrstruktur, wassergekühlter Ofendeckel mit nahtlosem Stahlrohr, spezielle gleichmäßige Durchmesser-Bogen-Gruppenschweißung, um sicherzustellen, dass der Wasserkühlfluss ohne Totpunkt erfolgt.

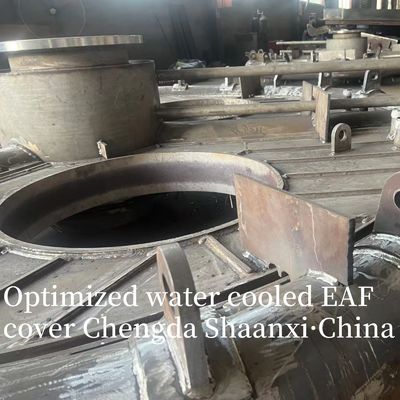

   In Bezug auf die Struktur wird die Seitenwand des Ofendeckelkörpers zu Säulen und Kegeln geformt, und die Oberseite ist eine umgekehrte Kegeloberfläche (unten groß und oben klein), um die Steifigkeit zu gewährleisten.
   Wasserkühlung Ofendeckel Design Einlassdruck 0,7 MPa, Rücklaufwasserdruck 0,4 MPa, Durchfluss 400 m%h, Einlasstemperatur ≤35 ℃, Rücklaufwassertemperatur ≤55 ℃.

Elektroofen wassergekühlter Ofendeckel

1. Kernfunktionen & Arbeitsprinzipien

Kernfunktionen

• Hochtemperaturbeständigkeit & Schutz: Isoliert die 1500-2200°C Hochtemperaturumgebung im Ofen, verhindert das direkte Auswaschen der Ofenkörperschale durch Hochtemperaturgas und geschmolzene Spritzer und vermeidet Verformungen oder Ausbrennen der Stahlkonstruktion.
• Abdichtung & Ofengasmanagement: Für geschlossene Elektroöfen (z. B. geschlossene Calciumcarbidöfen) bildet er mit dem Ofenkörper einen luftdichten Raum, um das Austreten von giftigem und brennbarem Ofengas (wie CO) zu verhindern und eine effiziente Sammlung von Ofengas zur Energierückgewinnung zu gewährleisten.
• Wärmeverlustreduzierung: Die wassergekühlte Struktur reduziert die Wärmeableitung von der Ofenoberseite (im Vergleich zu herkömmlichen feuerfesten Deckeln kann der Wärmeverlust um 30-50 % reduziert werden), wodurch der thermische Wirkungsgrad des Ofens verbessert und der Energieverbrauch gesenkt wird.
• Einfache Wartung: Vermeidet den häufigen Austausch von feuerfesten Steinen (herkömmliche Deckel müssen alle 1-3 Monate repariert werden), verlängert die Lebensdauer auf 3-5 Jahre und reduziert die Ausfallzeiten für die Wartung.

Arbeitsprinzip

1. Der Ofendeckelkörper ist mit einer hohlen Zwischenschicht (oder eingebauten wassergekühlten Rohren) ausgestattet, und Kühlwasser (enthärtetes Wasser oder entmineralisiertes Wasser) wird kontinuierlich über eine Wasserpumpe in die Zwischenschicht/Rohre eingespritzt.
2. Wenn der Ofen in Betrieb ist, übertragen Hochtemperatur-Ofengas und Strahlungswärme Wärme auf die Innenwand des Ofendeckels; das Kühlwasser absorbiert diese Wärme und fließt durch das Rücklaufrohr aus dem Ofendeckel.
3. Das erhitzte Kühlwasser wird zu einem Kühlturm oder Wärmetauscher geleitet, um seine Temperatur zu senken (normalerweise von 50-60°C auf 30-40°C), und dann in den Ofendeckel zurückgeführt – wodurch ein geschlossenes, energiearmes Kreislaufsystem entsteht.

2. Hauptstrukturen & Materialauswahl

3. Wichtige technische Parameter

• Kühlwasserparameter:
  • Einlasstemperatur: ≤40°C (zu hoch reduziert die Wärmeabsorptionsfähigkeit);
  • Auslasstemperatur: ≤60°C (verhindert Ablagerungen in Rohren aufgrund hoher Temperaturen);
  • Wasserdruck: 0,4-0,6 MPa (gewährleistet einen ausreichenden Wasserfluss, um lokale Überhitzung zu vermeiden);
  • Wasserflussrate: Berechnet basierend auf der Ofenkapazität (z. B. benötigt ein 40 MVA Calciumcarbidofen eine Wasserflussrate von 80-100 m³/h).
• Strukturparameter:
  • Dicke des wassergekühlten Paneels: 8-12 mm (gleicht Wärmebeständigkeit und Wärmeübertragungseffizienz aus);
  • Rohrabstand: 150-250 mm (gewährleistet gleichmäßige Kühlung, keine lokalen Hotspots);
  • Dichtungsdruck: ≥0,1 MPa (gewährleistet keine Ofengasleckage, erfüllt Umweltstandards).
• Leistungsparameter:
  • Maximale Temperaturbeständigkeit: 1800-2200°C (Innenwand);
  • Wärmeableitungskoeffizient: ≤150 W/(m²·K) (niedriger als die 300-400 W/(m²·K) herkömmlicher feuerfester Deckel);
  • Leckrate: ≤0,1 % (Ofengasleckrate, erfüllt die Emissionsstandards von GB 16297).

4. Anwendungsszenarien & passende Ofentypen

5. Tägliche Wartung & gängige Fehlerbehebung

Tägliche Wartung (einmal pro Schicht)

1. Wasserkreislauf prüfen: Überwachen Sie die Ein-/Auslasstemperatur, den Druck und die Durchflussrate des Kühlwassers – wenn die Auslasstemperatur 60°C überschreitet oder der Druck um ≥0,1 MPa abfällt, stoppen Sie den Ofen sofort zur Inspektion.
2. Dichtungsprüfung: Überprüfen Sie die Kante des Ofendeckels auf Risse oder Alterung; wischen Sie die Dichtfläche sauber und ersetzen Sie die Dichtung, wenn Ofengas austritt (mit einem Gasdetektor festgestellt).
3. Rohrinspektion: Überprüfen Sie die Wasser Ein-/Auslassanschlüsse auf Undichtigkeiten; verwenden Sie ein Infrarotthermometer, um den Deckelkörper abzutasten – wenn die lokale Temperatur 80°C überschreitet, kann es zu einer Rohrverstopfung oder Wassermangel kommen.

Häufige Fehler & Lösungen

Ofendeckeldiagramm:
