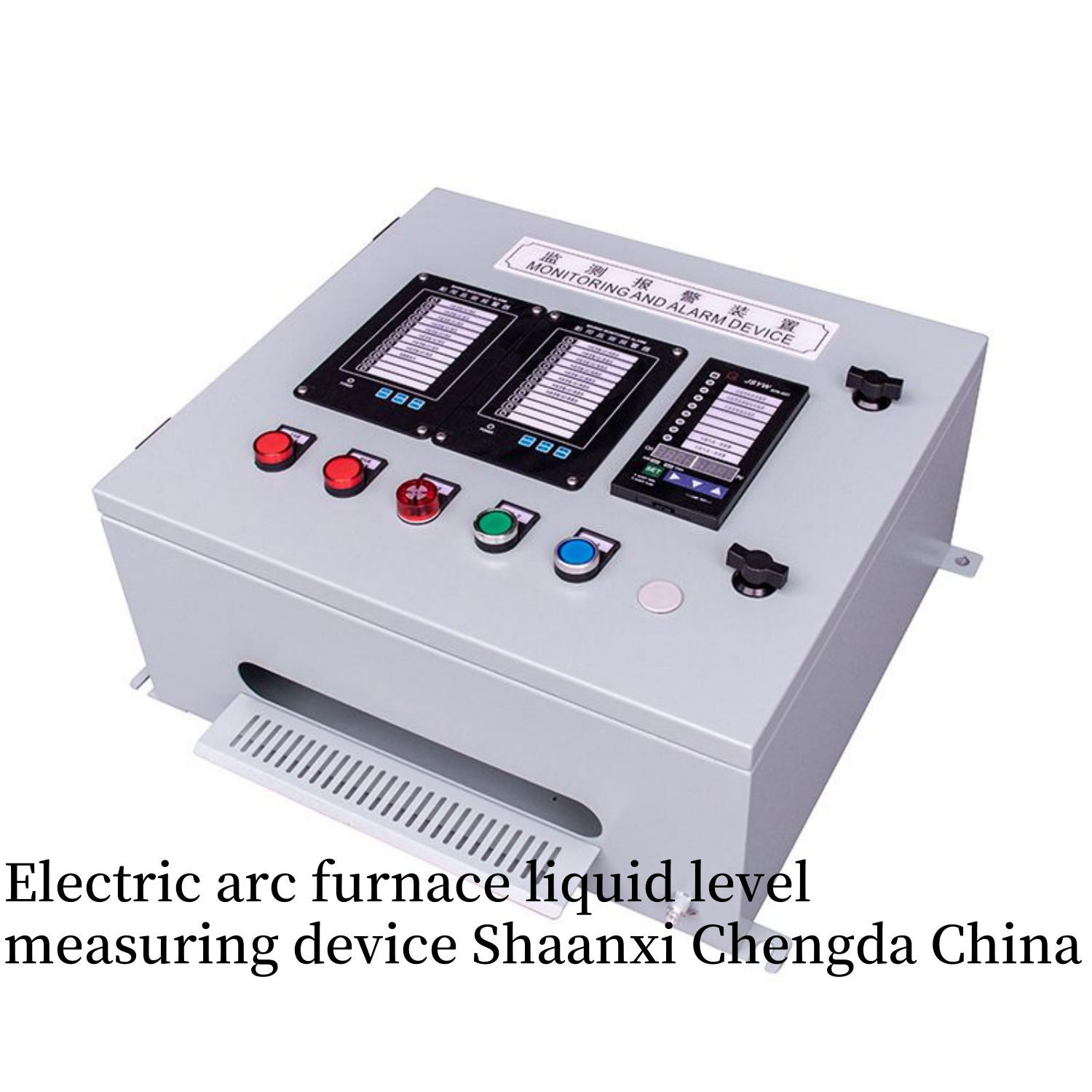

Elektrische Lichtbogenöfen-Fittings, Flüssigkeitsmessgerät

Elektrische Lichtbogenöfen-Fittings, Flüssigkeitsmessgerät

Die Methode zur Bestimmung des Flüssigkeitsniveaus von geschmolzenem Stahl in einem elektrischen Lichtbogenofen mit Elektroden wird verwendet, um eines der Probleme zu lösen, wie z. B. die komplizierte Nachweismethode,hohe Detektionskosten und die Unfähigkeit, eine kontinuierliche Detektion des Flüssigkeitsniveaus zu realisieren.

Die Methode verwendet Bilderkennungstechnologie (Kamera) und Verschiebungssensor, um den Abstand vom Elektrodenrückgang zum Elektrodenbogen zu messen.und die empirische Formel zur Messung des Flüssigkeitsgehalts von geschmolzenem Stahl in EAFDie Methode kann den Flüssigkeitsgrad von elektrischem Bogenöfenstahl in Echtzeit kontinuierlich erfassen, und jede Erfassung kalibriert die Elektrodenendposition, wodurch der Erfassungsfehler verringert wird.und dann kann die Schädigung der Elektrode bei einer einzigen Verwendung durch die Beziehung zwischen dem Elektrodenverbrauch und der Nutzungszeit korrigiert werden, den Fehler weiter reduzieren und die kontinuierliche Detektion des Flüssigkeitsniveaus realisieren können.

Eine Methode zur Bestimmung des Flüssigkeitsniveaus von Elektrobogenofenstahl mit Hilfe einer Elektrode ist dadurch charakterisiert, dass sie folgende Schritte umfasst:
(1) Wählen Sie die Referenz-Null-Ebene und die Kalibrierungslinie aus und markieren Sie den Abstand zwischen der Referenz-Null-Ebene und der Kalibrierungslinie als L;
(2) Wenn die Messelektrode von der Kalibrierleitung auf den Elektrodenbogen fällt, ist der Abstand S zwischen der Elektrode und der Kalibrierleitung
(3) Die Bogenlänge des Bogenöfen wird als H bezeichnet, und der Abstand zwischen dem Stromstand des flüssigen Stahls und dem Nullpunkt des Flüssigkeitsstandes wird als D bezeichnet, wobei D = S+H-L.

Die Erfindung bezieht sich auf ein Verfahren zur Bestimmung des Flüssigkeitsniveaus von geschmolzenem Stahl in einem elektrischen Lichtbogen-Ofen mit Hilfe einer Elektrode:
