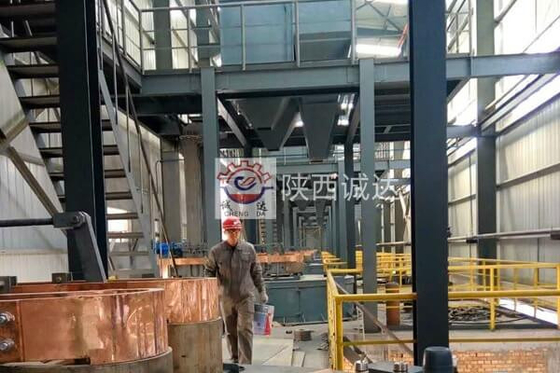

Ausrüstung für den elektrischen Bogenbackofen mit Weißkorund mit ISO 9001-Zertifizierung

1Übersicht des Projekts:
1.1 Ausrüstungsmodell: BGYL-2000KVA-Ausrüstung für den elektrischen Lichtbogenofen mit weißem Korund;
1.2 Anwendungsbereich der Ausrüstung: Hauptsächlich zur Schmelze von Schleifstoffen und feuerfesten Materialien wie weißem Korund, geschmolzenem Aluminiumoxid, Mullit usw.
1.3 Ausrüstungsform: Der weiße Korundofen ist ein fester Ofen mit einer wassergekühlten Ofenhülle, einem Rumpf, einer Oberfütterung und einer äußeren Sprühwasserkühlstruktur an der Ofenwand.

2. Systemmerkmale
2.1 Strukturelle Formen der Ofenoberflächenzufuhr, der wassergekühlten Ofenabdeckung und der äußeren Sprühwasserkühlung an der Ofenwand;
2.2 In jeder Phase wird ein energiesparendes Kurznetz aus weichem Kupferdraht, der durch Kupferstangen, Kupferstangen, Strukturstangen aus Stahl (Trolley-Lifting-Typ) usw. durchgeht, verwendet.
2.3 Fortgeschrittener und zuverlässiger automatischer Regler für das Heben von Elektroden mit Variabelfrequenzmotor: für die automatische und manuelle Bedienung geeignet.
2.4 Die Ofenhülle besteht aus 20 g Kesselstahl, 20 mm dick, ohne Verstärkung, und der Ofenwagen hat eine kreisförmige Struktur;Die untere Stahlplatte und der Rock des Ofenwagens bestehen aus 20 mm dicken Stahlplatten;
2.5 Die Elektrodenklemme verwendet eine Gürtelverschlussmethode, die zuverlässig und langlebig ist.
2.6 Die Elektrodenverschließung verwendet eine pneumatische Antriebsmethode;
2.7 Die Primärspannung des Transformators beträgt 35 KV und die Sekundärspannung beträgt 200-130 V in sieben Ebenen. Bei der Lastspannungsregulierung gilt die Top-Line-Methode;
2.8 Der Einlass des Kühlwassersystems ist mit einer Druck- und Wassertemperaturüberwachung sowie mit Schall- und Lichtmeldern ausgestattet.
2.9 Die Parameter des elektrischen Ofens werden über einen Touchscreen überwacht und gesteuert.
2.10 Die Materialförderanlage verwendet ein ultradichtfasiges pneumatisches Fördersystem.

3Beschreibung der Systemstruktur und Funktionsprinzip
Der weiße Korundofen ist ein fester, geradliniger, wassergekühlter Ofen mit einer festen Ofenhülle, einem Fell, einer oberen Belastung und einer Ofenplatte.Die äußere Sprühwasserkühlstruktur der Ofenwand besteht aus folgenden mechanischen Teilen::
a. Ofenkörper;
b, Ofenwagen;
c) Sekundärkurznetzsystem;
d. Festgefeste, gerade Rohrwassergekühlte Ofenhülle und -rüstung;
e) Fahrzeugsteuerung;
f. Wasserkühlsystem;
g, Ultradichte Phasenförderanlage
h, Staubentfernungssystem
i, elektrisches Steuerungssystem

Arbeitsprinzip
Dieses Gerät basiert auf elektrischer Energie und nutzt die enorme Hitze, die durch den zwischen der Elektrode und der Ofenladung gebildeten Bogen freigesetzt wird, um das Schmelzen zu erreichen.Wenn Strom durch die Elektrode in den Ofen eingeführt wirdIn diesem Moment stieg die Temperatur im Lichtbogenbereich sofort auf über 3000 °C.und die starke thermische Energie schmolz schnell die Ofenladung vor allem aus industriellem AluminiumoxidpulverUnter hohen Temperaturen durchläuft die Brennladung eine Reihe komplexer physikalischer und chemischer Veränderungen, die schließlich abkühlen und verfestigen, um hochwertiges weißes Korund zu bilden.Während des Schmelzprozesses, wird die elektrische Energie effizient in Wärmeenergie umgewandelt und sorgt so für die notwendigen Hochtemperaturbedingungen für die Bildung von weißem Korund.Eine präzise Temperaturkontrolle und eine stabile Bogenumgebung sorgen für die Qualitätskonsistenz der weißen Korundprodukte.

Technischer Parameter:
Leistungsspezifikationen: Im Allgemeinen geeignet für Hochleistungs-Stromversorgung, wie HY2.8-4000KVA-Weißkorund-Bogenofen, Wechselstrom-Stromversorgungssystem 10 kV, Spannungsbereich 10 kV ± 10%,3 PhasenDie Spannung des Niederspannungsverteilersystems beträgt 380V/220V+10%-15%, mit einer Frequenz von 50 ± 0,5Hz.Die leistungsstarke und stabile Leistung erfüllt den Energiebedarf für die Erzeugung hoher Temperaturen in elektrischen Lichtbogenöfen.
Elektrodenparameter: Normalerweise werden hochwertige Graphitelektroden ausgewählt, die eine gute Leitfähigkeit und hohe Temperaturbeständigkeit aufweisen.und andere Abmessungen der Elektrode werden nach den spezifischen Spezifikationen und Produktionsprozessanforderungen des elektrischen Bogenofens bestimmtZum Beispiel beträgt der allgemeine Elektrodendurchmesser 250 mm, der stabil bei hohen Temperaturen und hohem Strom funktionieren kann.Gewährleistung der kontinuierlichen Erzeugung des Bogenstroms und der stabilen Wärmeversorgung im Inneren des Ofen.
Temperaturregelung: Dieses Gerät kann eine extrem präzise Temperaturregelung erreichen und die Temperatur im Inneren des Ofens schnell über 2000 °C erhöhen und aufrechterhalten.mit einer Breite von mehr als 20 mm,Durch fortschrittliche Temperaturüberwachungs- und Steuerungssysteme sorgt die Echtzeit-Anpassung von Elektrodenstrom, Spannung und anderen Parametern für eine gleichmäßige und stabile Temperatur im Inneren des Ofen.Gewährleistung einer zuverlässigen Garantie für die hochwertige Schmelze von weißem Korund.
Leistungsindikator: Bei HY2.8-4000KVA-Ausrüstungen kann die Tagesleistung eines einzigen Ausrüstungssatzes 25 Tonnen erreichen.Berechnet anhand eines kontinuierlichen Arbeitssystems mit 330 Arbeitstagen pro JahrFür eine jährliche Produktion von 30000 Tonnen sind vier Sätze solcher Geräte erforderlich.Die Leistung von elektrischen Lichtbogenöfen von unterschiedlichen Spezifikationen variiert, und eine angemessene Auswahl kann entsprechend dem Produktionsmaßstab des Unternehmens und der Marktnachfrage getroffen werden.
2.11 Das Staubentfernungssystem verwendet ein zweistufiges Staubentfernungssystem mit einem Zyklonbeutelfilter.
