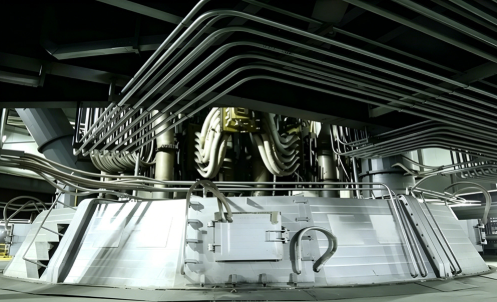

Mehrere Elektroden-Gleichstrom-Unterlichtbogenofen 6300 kVA Hohe Kapazität für Vanadium-Titan-Magnetit-Schlacke-Schmelzen ISO 9001

Mehrere Elektroden-Gleichstrom-Unterlichtbogenofen für die umfassende Verhüttung von Vanadium-Titan-Magnetit

Dieser Mehrere Elektroden-Gleichstrom-Unterlichtbogenofen ist eine spezialisierte Hochtemperatur-Schmelzlösung, die entwickelt wurde fürdie umfassende Ressourcennutzung von Vanadium-Titan-Magnetit. Durch die Kombination fortschrittlicher Mehrere Elektroden-Gleichstrom-Unterlichtbogentechnologie mit präziser Schlacken-Chemiesteuerung erzielt er die gleichzeitige Rückgewinnung von Vanadium und Eisen, während er gleichzeitig hochwertigen Titanschlag als wertvolles Nebenprodukt produziert und so den wirtschaftlichen Wert jeder verarbeiteten Tonne Rohmaterial maximiert.

Kernfunktionsprinzip

Der Ofen arbeitet alsGleichstrom-Unterlichtbogen-Widerstandsofenmit drei Graphitelektroden, die in die Schlackenschicht eingetaucht sind. Der elektrische Strom fließt durch die Schlacke und erzeugt Widerstandswärme, die eine stabile Schmelztemperatur von 1550-1750°C aufrechterhält. Vanadium-Titan-Magnetitkonzentrat wird kontinuierlich zugeführt und einer karbothermischen Reduktion unterzogen: Eisenoxide werden zu flüssigem Eisen reduziert, Vanadiumoxide werden reduziert und in der Eisenphase angereichert, während sich Titanoxide in der Schlacke konzentrieren. Die Mehrere Elektroden-Konfiguration sorgt für eine gleichmäßige Wärmeverteilung in der Unterlichtbogenzone, eliminiert Kaltzonen und maximiert die Reduktionseffizienz.

Wichtige technische Vorteile

Mehrere Elektroden-Gleichstrom-Unterlichtbogentechnologie

• Dreifache Elektroden-Unterwasserbetrieb: Drei Graphitelektroden mit einem Durchmesser von 500-600 mm arbeiten vollständig eingetaucht in der Schlackenschicht und sorgen für eine stabile Widerstandsheizung mit 30 % höherer thermischer Effizienz als bei offenen Lichtbogenöfen.
• Lichtbogenfreie Schmelzzone: Der Unterwasserbetrieb eliminiert lichtbogenbedingte Feuerfestverschleiß und verlängert die Lebensdauer der Ofenauskleidung auf 500-800 Schmelzvorgänge.
• Überlegene Schlackenbad-Rührung: Die Mehrere Elektroden-Gleichstromverteilung erzeugt eine starke elektromagnetische Rührung im Schlackenbad, die eine gleichmäßige Temperatur (±5°C) und Zusammensetzung der gesamten Schmelze gewährleistet.
• Reduzierter Elektrodenverbrauch: Der Unterwasserbetrieb schützt die Elektroden vor Oxidation und reduziert den Graphitverbrauch um 40-50 % im Vergleich zu offenen Lichtbogenöfen.

Umfassende Ressourcengewinnung

• Vanadium-Rückgewinnungsrate ≥88%: Optimierte Schlackenbasizität (CaO/SiO₂ 1,3-1,8) und tiefe Reduktionsbedingungen maximieren die Übertragung von Vanadium in die Eisenphase.
• Eisen-Rückgewinnungsrate ≥98%: Nahezu vollständige Reduktion von Eisenoxiden liefert hochwertiges Vanadium-haltiges Roheisen, das für die nachgelagerte Stahlherstellung geeignet ist.
• Hochwertiger Titanschlag (TiO₂ ≥45%): Kontrollierte Schmelzbedingungen konzentrieren Titanoxide in der Schlacke und produzieren ein verkaufsfähiges Nebenprodukt für die Titandioxidproduktion oder Chlorierungsverfahren.
• Null-Abfall-Philosophie: Alle Ausgabeströme (V-haltiges Eisen, Ti-reicher Schlacke, Abgas) werden aufgewertet, was eine umfassende Ressourcennutzung ermöglicht.

Präzise Schlacken-Chemiesteuerung

• Echtzeit-Basizitätsanpassung: Automatisiertes Kalk- und Silikazuführsystem hält das optimale CaO/SiO₂-Verhältnis (1,3-1,8) für maximale Vanadiumverteilung in die Eisenphase aufrecht und gewährleistet gleichzeitig eine gute Schlackenfließfähigkeit.
• MgO-Sättigungsregelung: Kontrollierte MgO-Zugabe bis zur Sättigung schützt die Magnesia-Kohlenstoff-Feuerfestauskleidung vor chemischem Angriff und verlängert die Auskleidungslebensdauer.
• TiO₂-Aktivitätsmanagement: Der Schlacken-TiO₂-Gehalt wird bei 35-50 % gehalten, um die Bildung von Titancarbid/Carbonitrid zu verhindern, die die Schlackenviskosität und die Metallmitnahme erhöht.

Energieeffizienz und Umweltleistung

• Leistungsfaktor ≥0,95: Gleichstrom-Gleichrichtersystem mit hohem natürlichen Leistungsfaktor eliminiert die Notwendigkeit von Blindleistungskompensationsgeräten.
• Abwärmerückgewinnung: Abgas bei 800-1000°C durchläuft einen Abwärmekessel, der Dampf für die Stromerzeugung vor Ort oder Prozesswärme erzeugt.
• Geschlossenes Abgassystem: Vollständig geschlossene Ofenhaube mit Beutel Filter, Entschwefelung und Denitrifikation, die die EU-BAT-Emissionsstandards (Best Available Techniques) erfüllt.
• Wasserkreislauf: Geschlossenes Kühlsystem mit einer Wasserrückgewinnungsrate von über 95 % minimiert den Frischwasserverbrauch.

Intelligente Prozesssteuerung

• DCS-integrierte Steuerung: Verteiltes Steuerungssystem mit redundanten SPS-Steuerungen für Ofenleistung, Elektrodenposition, Zuführrate und Schlacken-Chemiemanagement.
• Echtzeit-Schlackenanalyse: Röntgenfluoreszenzbasierte Online-Überwachung der Schlackenzusammensetzung mit automatischer Flussmittelanpassung zur Aufrechterhaltung der Zielchemie.
• Vorausschauende Wartung: KI-gestützte Zustandsüberwachung von Geräten, die Vibrations-, Temperatur- und Strommuster analysiert, um Wartungsbedarf vor Ausfällen vorherzusagen.
• Fernbetriebsfähigkeit: Sichere VPN-basierte Fernüberwachung und -steuerung ermöglicht Expertenunterstützung von jedem Ort der Welt.

Gerätestruktur

Technische Parameter

Anwendungsbereich

• Umfassende Verhüttung von Vanadium-Titan-Magnetitkonzentrat
• Verarbeitung von Vanadium-Titan-Magnetit aus Meersand
• Reduktion und Trennung von Vanadium-haltigem titaniferous Eisenerz
• Herstellung von Titanschlag für die TiO₂-Herstellung im Chloridverfahren
• Umfassende Nutzung von komplexen polymetallischen Eisenerzen
• Aufwertung von metallurgischen Festabfällen mit V-Ti-Fe-Gehalt

Kundendienst

• 1 Jahr umfassende Garantie auf alle Kernkomponenten
• Professionelles Ingenieurteam für schlüsselfertige Installation, Kalt-/Warminbetriebnahme und Schulung der Bediener
• 24/7 Ferntechnischer Support mit videounterstützter Fehlerbehebung
• Globale Ersatzteillogistik mit Lagerbestand an kritischen Ersatzteilen
• Jährliche Ofeninspektion und vorbeugende Wartungsverträge
• Prozessoptimierungsberatung zur Verbesserung von Durchsatz und Rückgewinnungsrate

Kontaktieren Sie uns noch heutefür einen maßgeschneiderten Ingenieurvorschlag einschließlich Massen- und Energiebilanz, Anlagenauslegung und detailliertem Angebot, das auf Ihre Anforderungen an die Verarbeitung von Vanadium-Titan-Magnetit zugeschnitten ist.
