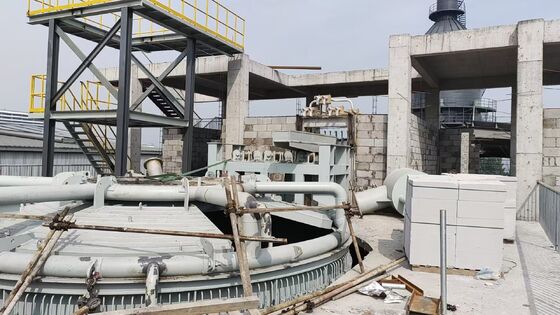

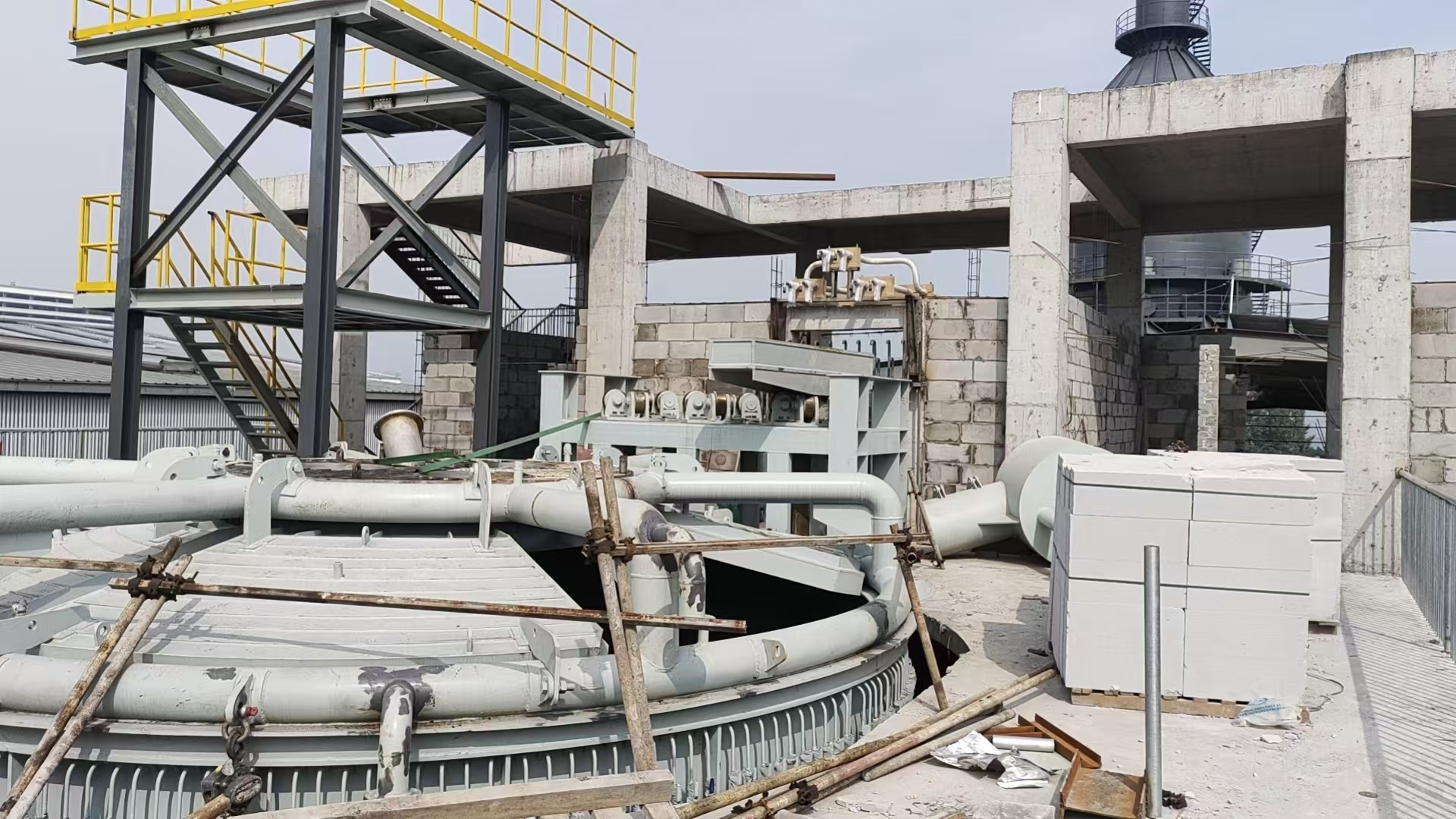

Einführung und technische Parameter der Heißschlacke-Konditionierungsofenausrüstung

1. Geräteübersicht

Kernfunktionen

• Schlackenannahme und -lagerung: Geschlossene Schlackenzuführung zur Reduzierung von Wärmeverlust und Staubemission
• Temperaturanstieg: Dreiphasige Lichtbogenheizung zum Ausgleich eines Temperaturabfalls von 100–150 °C
• Komponentenkonditionierung: Fügen Sie Quarzsand, Kalkstein und andere Zusatzstoffe mit einem maximalen Konditionierungsverhältnis von ≤ 30 % hinzu, um den Säurekoeffizienten auf den optimalen Faserbildungsbereich einzustellen
• Homogenisierung von Temperatur und Zusammensetzung: Kombiniertes Rühren mit elektrischem Lichtbogen und Stickstoffinjektion von unten, Temperaturgleichmäßigkeit ±5℃
• Quantitativer Schlackenabstich: Wassergekühlter Schlackenauslass für eine stabile Durchflusskontrolle passend zur Zentrifugenproduktion
• Abwärmerückgewinnung: Nutzungsgrad der Abgasabwärme ≥80 % für Vorwärmung und Stromerzeugung

Strukturelle Zusammensetzung

1. Ofenkörper: Ganzstahlmantel + mehrschichtige feuerfeste Auskleidung (Ziegel mit hohem Aluminiumoxidgehalt / Stampfmasse aus Siliziumkarbid)
2. Ofenabdeckung: Plattenwasserkühlung mit luftdichtem Verschluss, reservierten Löchern für Elektroden, Zuführung und Rauchabzug
3. Elektrodensystem: 3 Graphitelektroden mit hydraulischer Anhebung und automatischer Lichtbogenlängenanpassung
4. Kurze Netz- und wassergekühlte Kabel: Energiesparendes Design zur Reduzierung von Impedanz und Stromverbrauch
5. Schlackenabstich: seitliche wassergekühlte Kupferschlackentür + unterer Resteisenauslass
6. Stickstoffrührsystem: Poröse Stickstoffinjektionspistolen am Ofenboden für gleichmäßiges Mischen
7. Transformator: Spezieller elektrischer Ofentransformator mit 35-kV-Eingang und 11-stufiger Spannungsregelung
8. Elektrisches Steuerungssystem: SPS + Touchscreen, automatische Regelung von Temperatur, Leistung und Elektrodenanhebung

Kernvorteile

• Hohe Effizienz und Energieeinsparung: Energieeinsparung ≥15 % im Vergleich zum herkömmlichen Kaltschlackenumschmelzen
• Präzise Steuerung: Austrittsschlackentemperatur 1480 ± 5 °C, stabile Durchflussrate
• Umweltfreundlicher Betrieb: Vollständig geschlossene Struktur, gepaart mit Beutelstaubentfernung, keine Staub- und Abwasserabgabe
• Breite Anpassungsfähigkeit: Anwendbar auf Silikomanganschlacke, Ferronickelschlacke, Hochofenschlacke, Konditionierungsverhältnis 0–30 %
• Lange Lebensdauer: Wassergekühlte Schlüsselteile plus hochwertige Feuerfestmaterialien, Lebensdauer der Ofenauskleidung ≥18 Monate

2. Wichtigste technische Parameter (Standard-3200-kVA-Modell)

Parameter des Ofenkörpers

• Nennkapazität für geschmolzene Schlacke: 45 t
• Äußerer Ofenmanteldurchmesser: φ4400mm
• Innendurchmesser des Ofens: Oberer Durchmesser 3200 mm / Unterer Durchmesser 3000 mm
• Ofentiefe: 1700 mm
• Gesamthöhe des Ofens: 2800 mm
• Arbeitsdruck: Leichter Überdruck 50–100 Pa
• Feuerfestes Material: Arbeitsschicht aus Ziegeln mit hohem Aluminiumoxidgehalt, Wärmedämmschicht aus leichten Isoliersteinen

Elektrische Parameter

• Transformatormodell: HKSSPZ-3200/35 (20 % Überlastfähigkeit)
• Nennleistung: 3200 kVA
• Primärspannung: 35 kV
• Sekundärspannung: 170–290 V (11 einstellbare Gänge)
• Sekundärstrom: 9130A
• Durchmesser der Graphitelektrode: φ400 mm
• Elektrodenhubhub: 1200 mm
• Elektrodenvorschubgeschwindigkeit: 50–100 mm/h
• Kurzer Nettospannungsabfall: ≤5V
• Leistungsfaktor: ≥0,85

Prozesstechnische Parameter

• Einlassschlackentemperatur: 1250–1350℃
• Auslassschlackentemperatur: 1450–1500℃ (Standard 1480℃)
• Genauigkeit der Temperaturregelung: ±5℃
• Schlackeausstoßleistung: 5 t/h (einstellbar 3–6 t/h)
• Maximales Konditionierungsmassenverhältnis: 30 %
• Säurekoeffizient der Schlacke (Mk): 1,2–1,5
• Dichte der geschmolzenen Schlacke: 2,3 t/m³
• Stromverbrauch: ≤220 kWh pro Tonne Schlacke
• Abwärmerückgewinnungskapazität: ≥600 kcal pro Tonne Schlacke

Hilfssystemparameter

• Stickstoff-Arbeitsdruck: 0,6–0,8 MPa
• Stickstoffdurchfluss: 50–80 Nm³/h
• Kühlwasserdruck: 0,4–0,6 MPa
• Gesamtkühlwasserdurchfluss: ≥120m³/h
• Abgastemperatur: ≤250℃
• Luftvolumen zur Staubentfernung: 8000–10000 Nm³/h

3. Modellauswahlspezifikation

4. Anwendungsgebiete

1. Herstellung von Steinwolle und Mineralwolle: Direkte Faserbildung mit Silikomanganschlacke und Ferronickelschlacke
2. Baustoffrohstoffe: Modifizierte Hochofenschlacke für Glaskeramik und wasserdurchlässige Ziegel
3. Abwärmenutzung: Rauchgas-Abwärmenutzung zur Stromerzeugung und Heizung
4. Unbedenkliche Behandlung fester Abfälle: Schwermetallstabilisierung und Abfallreduzierung
