Einleitung zu Ausrüstung & Parametern des Schmelzschlacke-Konditionierungsofens

1. Ausrüstungsstruktur & Arbeitsprinzip

1.1 Kernstruktur

• Ofenkörper-System


  • Vollständig geschlossene Ofenschale: Stahlkonstruktionsschale, ausgekleidet mit Hochtonerde, Magnesia-Chrom-Verbund-Feuerfestmaterialien, beständig gegen hohe Temperaturen (über 1600℃) und Schlackenkosrosion.
  • Plattenförmige wassergekühlte Ofenabdeckung: Obere abgedichtete Struktur mit eingebauten Kühlwasserrohren zur Verhinderung von Hochtemperatur-Strahlungsschäden und zur Sammlung von Rauchgas.
  • Arbeitskammer: Nimmt geschmolzene Schlacke auf, ausgestattet mit Elektrodendurchführungen, Beschickungsöffnungen, Schlackeabstichöffnungen und Eisenabstichöffnungen (für die untere Eisenausleitung).


• Heizsystem (Dreiphasen-AC-Lichtbogen)


  • Graphitelektroden: 3 vertikale Elektroden, die Hochtemperatur-Lichtbögen erzeugen, um die geschmolzene Schlacke direkt zu erhitzen.
  • Elektrodenhubsystem: Hydraulisch angetrieben, mit SPS-Automatisierung der Elektrodenhöhe zur Stabilisierung der Lichtbogenleistung.
  • Kurzschlussnetz & wassergekühlte Kabel: Großquerschnittiges, niederimpedantes Design zur Reduzierung von Wärmeverlusten und zur Verbesserung der Energieeffizienz.


• Konditionierungs- & Homogenisierungssystem


  • Bodenstickstoffrühren: Sprühdüsen am Ofenboden zur Einleitung von Stickstoff und zum Rühren des Schmelzbades für gleichmäßige Zusammensetzung und Temperatur.
  • Konditionierungsmaterial-Beschickungsvorrichtung: Automatische/halbautomatische Zugabe von Siliziumdioxid, Kalkstein und anderen Hilfsstoffen zur Anpassung der Schlackenazidität und des Schmelzpunktes.


• Temperaturregelungs- & elektrische Steuerungssystem


  • Spezialtransformator: Lastschaltbare Spannungsregelung für stabile Niederspannungs- und Hochstromversorgung.
  • SPS-Intelligentes Steuerungssystem: Siemens S7-Serie, Echtzeitüberwachung von Strom, Spannung und Temperatur, mit automatischer Leistungsregelung.
  • Infrarot-Temperaturmessung: Genaue Überwachung der Schlackentemperatur mit einer Regelgenauigkeit von ±5℃.


• Hilfssysteme


  • Wasserkühlsystem: Kühlt Ofenabdeckung, Elektroden, Kabel und Schlackeabstichöffnungen.
  • Rauchgasentstaubungssystem: Vollständig geschlossener Betrieb mit Unterdruck für emissionskonforme Abführung.
  • Hydrauliksystem: Antreibt Elektrodenhub, Öffnen der Ofenabdeckung und Steuerung des Schlackenschiebers.



1.2 Arbeitsprozess

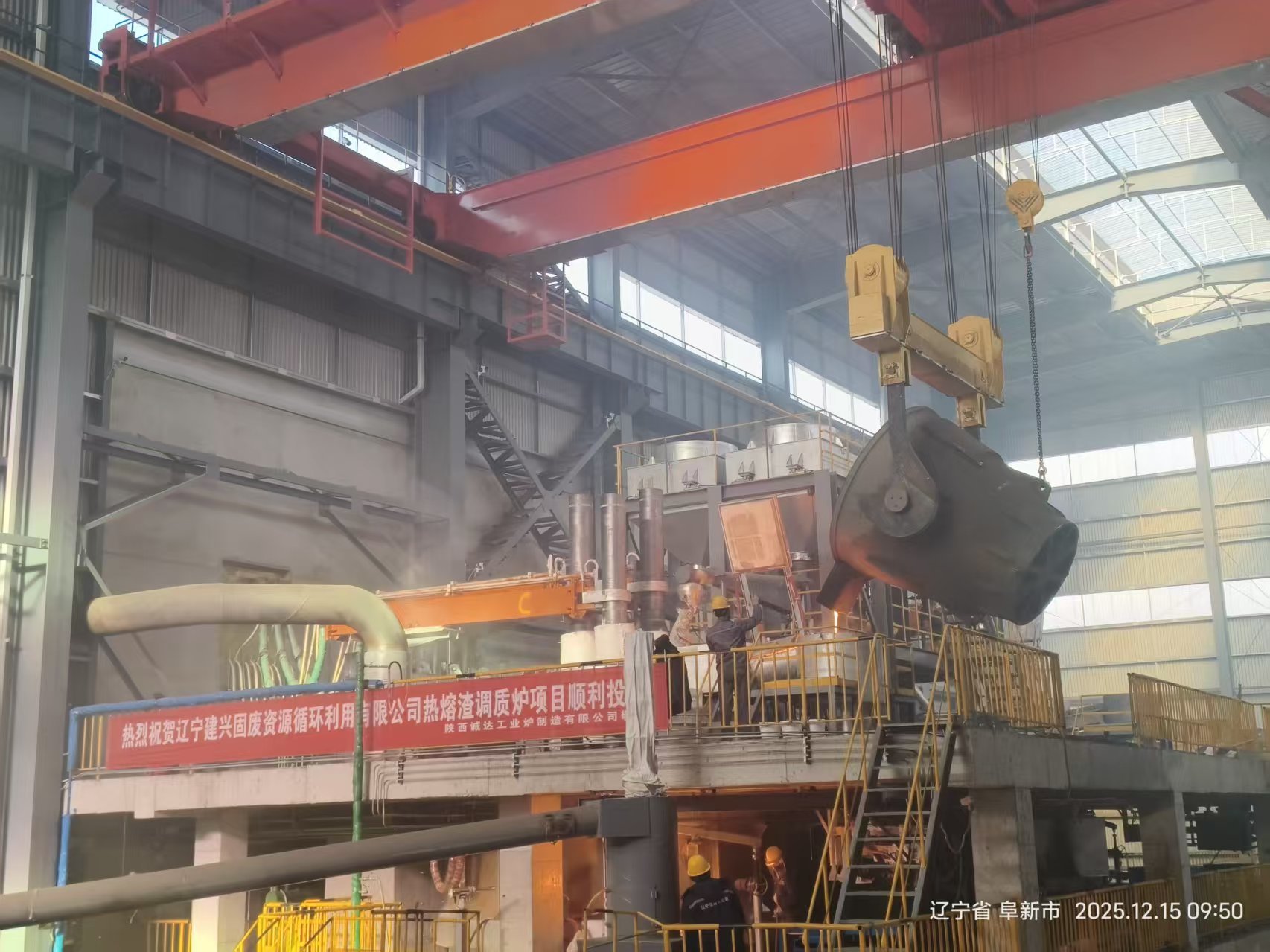

1. Schlackeaufnahme: 1200–1300℃ heiße Schmelzschlacke wird über geschlossene Rutschen/Schlackentöpfe in den Ofen geleitet.
2. Erhitzen & Konditionieren: Lichtbogenheizung und Temperaturanstieg, mit Zugabe von Konditionierungsmaterialien und Stickstoffrühren zur Homogenisierung.
3. Homogenisierung & Wärmeerhaltung: Stabile Aufrechterhaltung bei 1450–1500℃ zur Gewährleistung einer gleichmäßigen Zusammensetzung, Temperatur und Fließfähigkeit der geschmolzenen Schlacke.
4. Kontinuierliche Schlackeabstich: Gleichmäßige Zuführung zu Zentrifugen über Durchflussregelvorrichtungen zur Herstellung von Mineralwolle.

2. Typische technische Parameter (Standard 3200KVA-Modell)

2.1 Kernprozessparameter

• Nennkapazität: ca. 45 Tonnen
• Verarbeitungskapazität: 5 Tonnen/Stunde (kontinuierliche Schlackeabstich)
• Jährliche Verarbeitungskapazität: ca. 30.000 Tonnen
• Temperatur der Rohschlacke: 1200–1300℃
• Abstichtemperatur: 1450–1500℃ (stabile Regelung)
• Temperaturregelungsgenauigkeit: ±5℃
• Konditionierungsverhältnis: Max. 30% (einstellbar)

2.2 Elektrische Parameter

• Transformatorleistung: HKSSPZ-3200/35 (20% Überlastung zulässig)
• Primärspannung: 35kV
• Sekundärspannung: 170–290V (11-stufige lastschaltbare Spannungsregelung)
• Phasenzahl: 3-phasig
• Steuermodus: SPS automatische Konstantleistungs- / Konstantstromregelung

2.3 Ausrüstungsspezifikationen

• Durchmesser des Ofenkörpers: ca. 5,5–6,5m
• Höhe des Ofenkörpers: ca. 4,5–5,5m
• Elektrodendurchmesser: Φ350–450mm (Graphit)
• Kühlwasserverbrauch: ca. 50–80m³/h
• Gesamtgewicht der Ausrüstung: ca. 150–200 Tonnen

3. Hauptfunktionen & Vorteile

• Hohe Energieeffizienz: Direkte Nutzung der fühlbaren Wärme der heißen Schmelzschlacke, Einsparung von über 15% Energie im Vergleich zum Kalt-Schlacke-Prozess; Abwärmerückgewinnungsrate >80%.
• Stabile Produktqualität: Präzise Temperaturregelung und Rühren gewährleisten eine gleichmäßige Schmelzschlacke und eine stabile Mineralwollequalität.
• Umweltschutz: Vollständig geschlossener Betrieb mit Unterdruck, frei von Staub und Abwasser, löst die traditionelle Wasserabschreckverschmutzung.
• Intelligente Automatisierung: Vollständige SPS-Automatikkontrolle über den gesamten Prozess, reduziert manuelle Eingriffe und gewährleistet sicheren Betrieb.
• Recycling von Festabfällen: Wandelt metallurgische Abfallschlacke in hochwertige Dämmstoffe mit erheblichem wirtschaftlichem Nutzen um.

4. Hauptanwendungsbereiche

• Ferrolegierungsindustrie: Herstellung von Mineralwolle aus Siliziummangan-Schlacke, Ferronickel-Schlacke, Ferrochrom-Schlacke.
• Eisen- und Stahlindustrie: Ressourcennutzung von Hochofenschlacke und Stahlwerksschlacke.
• Nichteisenmetallurgie: Behandlung verschiedener NichteisenmetalleSchmelzschlacke.
