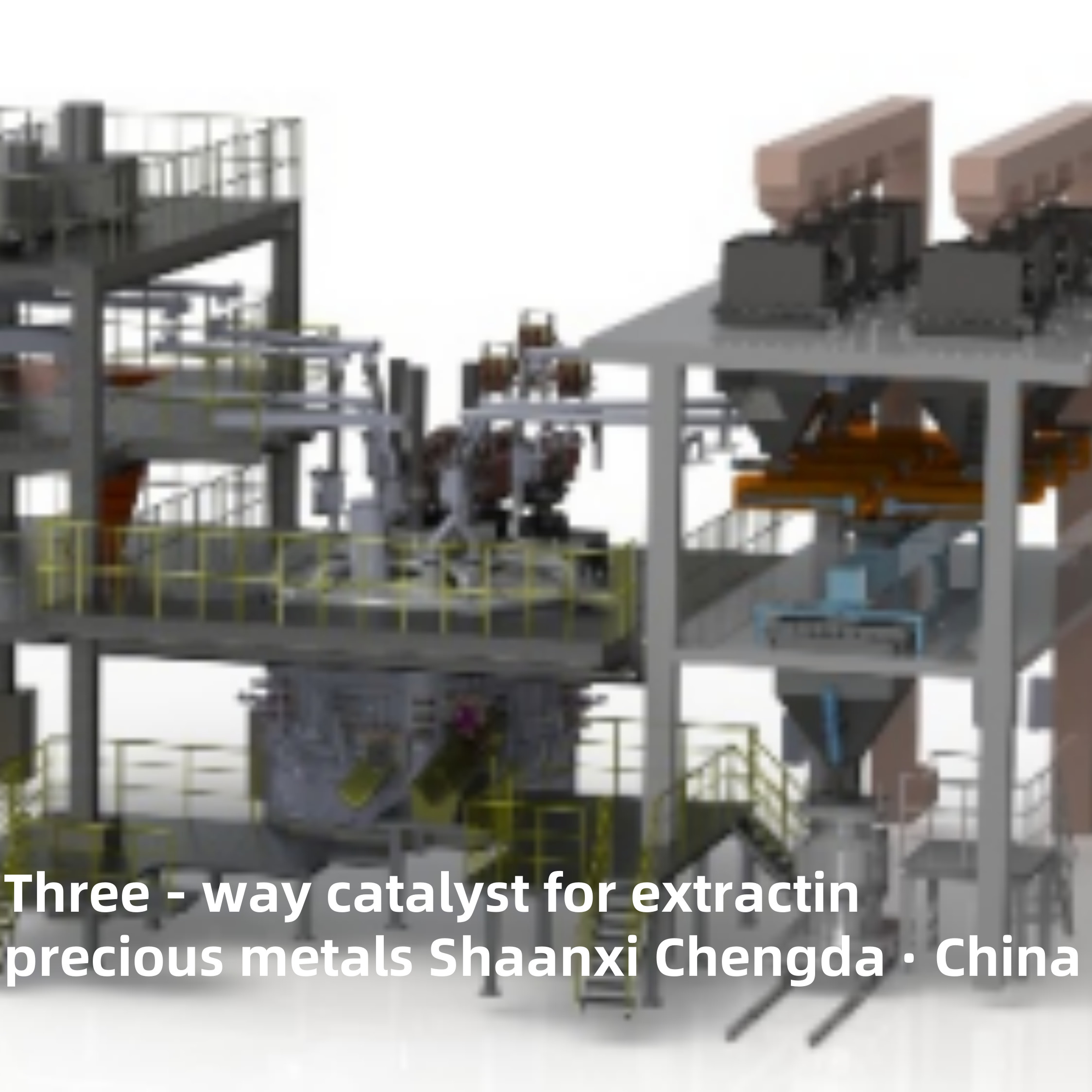

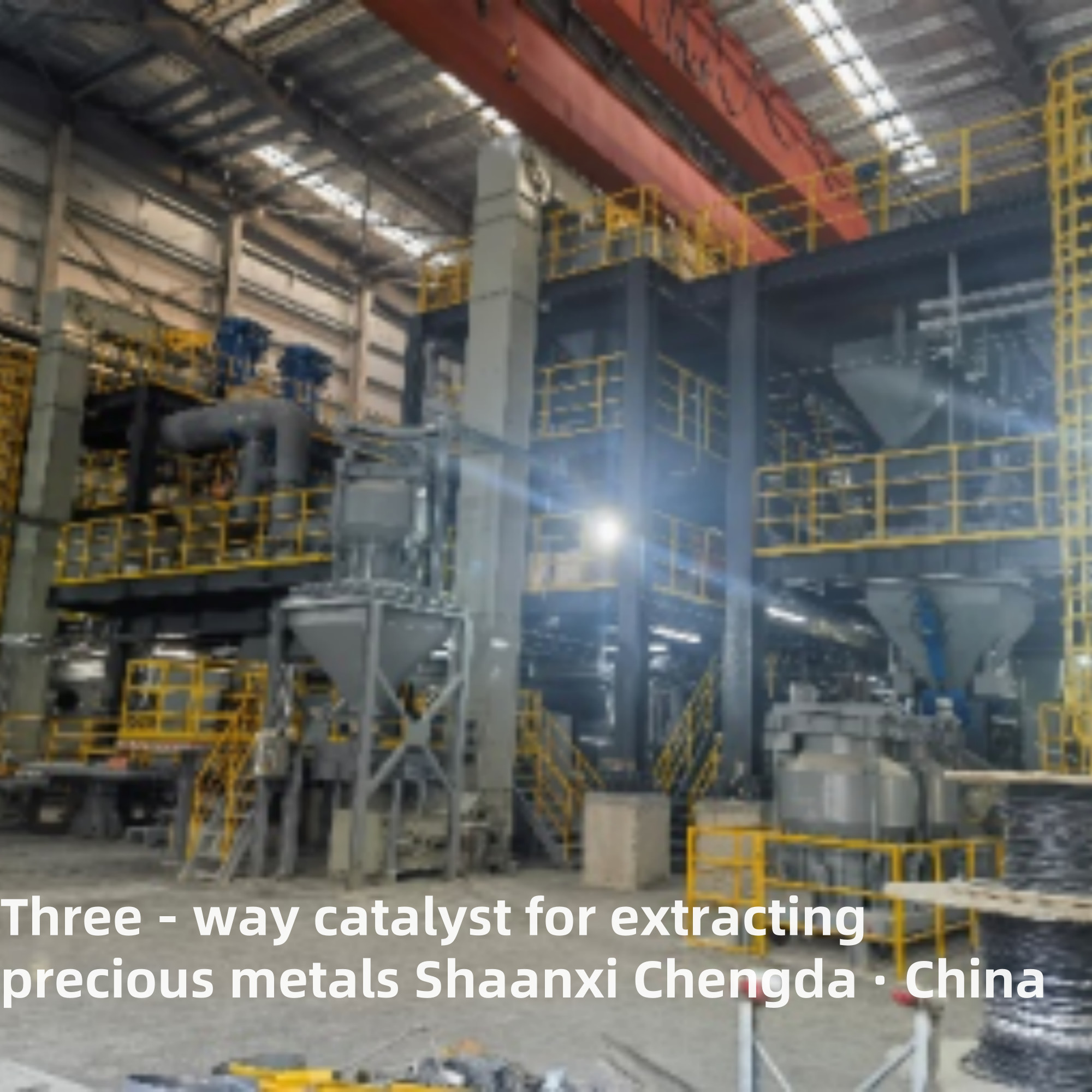

Drei-Wege-Katalysator für die Gewinnung von Edelmetallen (Neu)

Drei-Wege-Katalysator für die Extraktion von Edelmetallen

Anwendung der Ausrüstung:

Diese Ausrüstung wird verwendet, um TBRC-Schlacke, Abfallkatalysator, Fluss, FeSi-Legierung usw. aus dem oberen Abschnitt zu empfangen,und die Schlackenprodukte aus dem Schmelzvorgang erneut verarbeiten, um eine optimale Rückgewinnungsrate zu erzielen.

Strukturelle Merkmale:

1) Auswahl eines festen Ofenkörpers, halbgeschlossener Kombinationsöfendeckel;
2) Vollwassergekühlter Leitungsschnitt aus Kupfer-Stahl-Verbundwerkstoff;
3) Die Kurznetzkonstruktion verwendet die dreiphasige Elektroden-Dreiecksverbindungsmethode, die eine gute Kurznetzkompensation, eine geringe Impedanz, einen niedrigen Dreiphaseneinsparungskoeffizienten aufweist,hoher Leistungsfaktor und erhebliche Energieeinsparung;
4) Verwendung neuer wassergekühlter Kabeltechnik und geschmiedeter Kupferschindeln, wassergekühlter Kabel und Kupferrohranschluss Auswahl von Knopfanschluss, der den Kontaktwiderstand verringern kann;
5) Voll hydraulische Sperre annehmen, die Elektrodenhebe anwendet hydraulische proportionale Ventilsteuerung anheben, kombiniert mit PLC-Steuerung, verbessern die Betriebsrate des Elektrodensystems;
6) Mehrpunktzufuhr im Ofen, um eine kontinuierliche gleichmäßige Verteilung zu erreichen, automatische Steuerung der Materialmenge;
7) Magnesiumchromsteine/Aluminiumchromsteine werden in der Innenauskleidung des Ofen, die Steine am Boden des Ofen, die Steine am Boden des Bogens und der Schlackenlinie verwendet,und die Kupfer-Wasserwäsche wird für starke Wasserkühlung an der Schlacke verwendet. The double water jacket design is used in the slag line to effectively guarantee the service life of the refractory materials in the furnace (2 years warranty for the side wall in contact with the molten liquid, 6 Jahre Garantie für die Seitenwand ohne Kontakt mit der geschmolzenen Flüssigkeit und 6 Jahre Garantie für den Boden des Ofen;

Unter dem Strömungsdiagramm:

Zusammensetzung der Anlagen:

Das mechanische System besteht hauptsächlich aus Ofenkörper und Kupfer-Wassermantel, Ofenbodenluftkühlsystem, halbgeschlossenem Ofendeckel, Elektrodenhebe- und Rauchansammlungssystem,System mit kurzen Maschen, hydraulisches System, Kühlwassersystem, Schlacksystem, Mischstation, Eisen- und Schlackextraktionssystem, Betriebsstahlplattform, Misch- und Schlackstahlplattform, Ofenverkleidung usw.Elektrische Ausrüstung besteht hauptsächlich aus elektrischen Ofentransformatoren, Hochspannungsschalter, Niederspannungssteuerung und automatisches Steuerungssystem des elektrischen Ofen.
