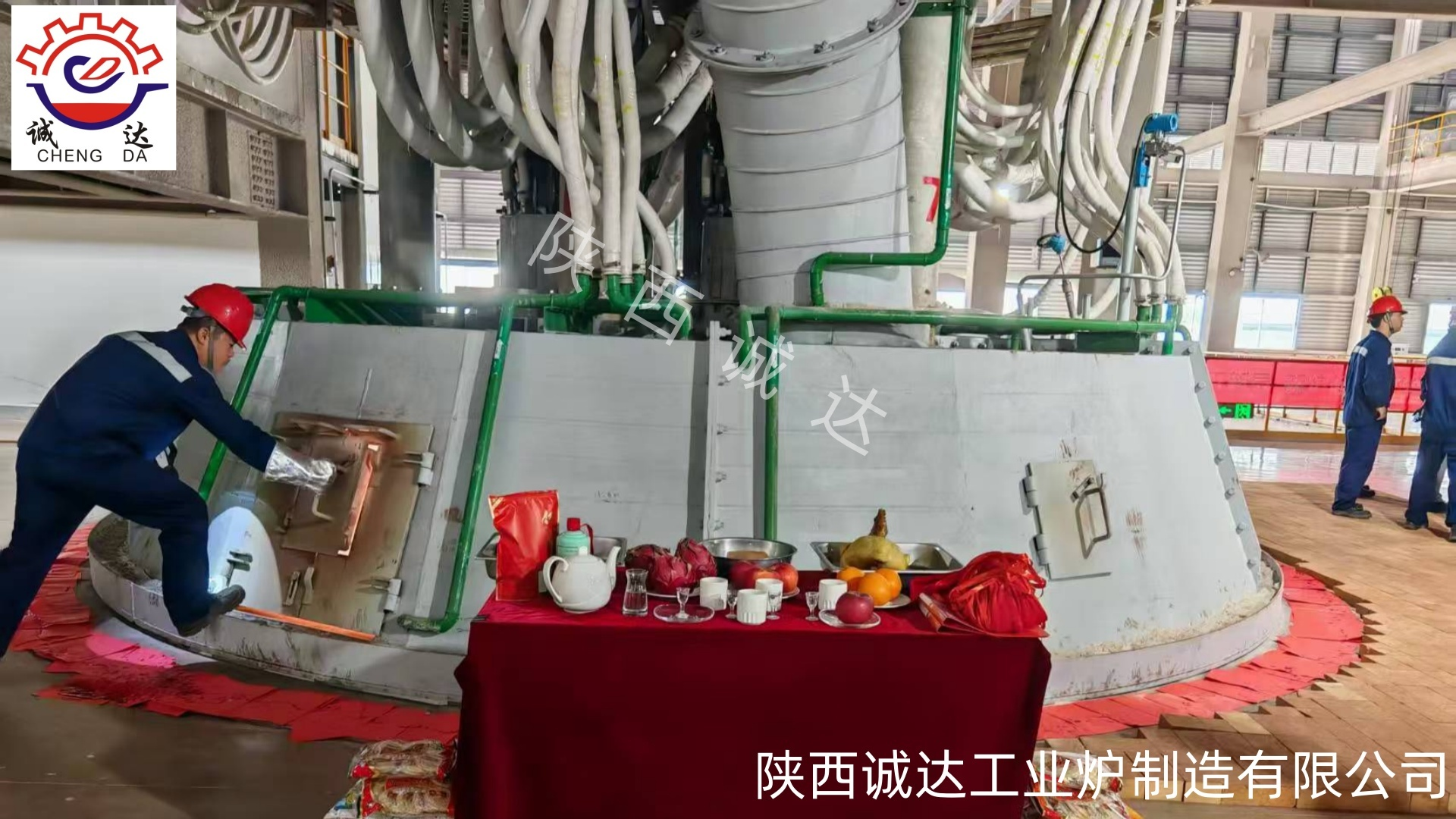

    Shaanxi Chengda Industrial Furnace Co., Ltd. hat die Inbetriebnahme des elektrischen Bogenofens abgeschlossen, die Arbeiter haben sorgfältig mit Chengda Ingenieuren zusammengearbeitet, um die Ausrüstung zu erlernen und zu bedienen,die tiefe Freundschaft und die hervorragende Zusammenarbeit zwischen den Völkern Chinas und Pakistans.
  • Shaanxi CHENGDA Industry Furnace MAKE Co., Ltd.
    Aboubacar
    Nach mehr als einem Monat intensiver Produktion und Debugging,2 Sätze von Heizwechselgeräten für Rauchgasabsetzkammern wurden erfolgreich in Betrieb genommen ~ Alle am Projekt beteiligten Mitarbeiter haben hart gearbeitet- Ich weiß.
  • Shaanxi CHENGDA Industry Furnace MAKE Co., Ltd.
    - Ich bin hier.
    Herzlichen Glückwunsch an die Shaanxi Chengda Industrial Furnace Manufacturing Company in Südkorea.Installation und sorgfältige Fertigung und strikte Inbetriebnahme der Edelmetallschmelzofenanlagen im Bezirk North Chungcheong, freuen sich auf die Zukunft in mehr Bereichen, um eine gegenseitig vorteilhafte Win-Win-Zusammenarbeit zu erreichen!
Ansprechpartner : Du
Telefonnummer :  13991381852

3000kVA-Bogenofen zur Rückgewinnung seltener und edler Metalle

  • 3000kVA Rare & Precious Metal Recovery Submerged Arc Furnace
Herkunftsort China
Markenname Shaanxi Chengda
Zertifizierung ISO 9001
Modellnummer Verhandeln Sie basierend auf der Verarbeitungskapazität der Ausrüstung
Min Bestellmenge 1 Einheit
Preis The price will be negotiated based on the technical requirements and supply scope of Party A
Verpackung Informationen Besprechen Sie die spezifischen Anforderungen von Partei A
Lieferzeit 2 Monate
Zahlungsbedingungen L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit Vervollständigen Sie die Produktionslieferkette, liefern Sie pünktlich und erfüllen Sie Qualitätssta
Produktdetails
Produktstandard vorzuweisend Stromquelle Strom
Temperaturbereich Bis zu 1600 ° C. Installation Installation und Inbetriebnahme vor Ort
Wartung Einfache Wartung durch modulare Komponenten Stromversorgung 380V/50Hz
Produktname Ferrolegierungs-Raffinationstechnik Region Shaanxi, China
Marketingtyp Gewöhnliches Produkt Kraftstoff elektrisch
Hervorheben

3000 kVA Unterwasserbogenofen

,

Edelmetallrückgewinnungsöfen

,

Ferrolegierungs-Raffinationstechnik
Hinterlass eine Nachricht
Produkt-Beschreibung

3000-kVA-Unterpulverofen zur Rückgewinnung seltener und wertvoller Metalle

Produkteinführung für die offizielle Website

1. Produktübersicht

Produktname: 3000-kVA-Spezial-Unterpulverofen für die Rückgewinnung seltener und wertvoller Metalle

Hersteller: Shaanxi Chengda Industrial Furnace Manufacturing Co., Ltd.
Anwendungsszenarien: Pyrometallurgische Anreicherung und Rückgewinnung von Gold, Silber, Platin, Palladium, Rhodium, Tantal, Niob, Nickel, Kobalt, Kupfer, Zinn, Wismut und anderen wertvollen Metallen aus verschiedenen seltenen edelmetallhaltigen Feststoffabfällen, Schmelzschlacken, Katalysatorstaub, Elektronikschrott, Rückständen und Entstaubungsasche.
Dieser Ofen nutzt das Unterpulverschmelzverfahren mit abgedichteter niedriger Haube und vollautomatischer intelligenter SPS-Steuerung und eignet sich für kleine und mittlere Produktionslinien für das Recycling seltener Edelmetalle. Es zeichnet sich durch einen geringen Platzbedarf, eine hohe Metallrückgewinnungsrate, einen kontrollierbaren Energieverbrauch und eine einfache Rauchgasbehandlung aus und dient als zentrale Komplettausrüstung für das Recycling gefährlicher Abfälle und die Kreislaufrückgewinnung seltener Edelmetalle.

2. Komplette Zusammenstellung der unterstützenden Ausrüstung

Das komplette Set wird als integrierte Einheit bestehend aus 10 Systemen geliefert:
  1. 3000-kVA-Spezialtransformator-Stromversorgungssystem für Unterpulveröfen
  2. Hochspannungs-Stromverteilung und Niederspannungs-SPS Vollautomatisches elektrisches Steuerungssystem
  3. Dreiphasige selbstbackende Elektroden, Klemmhalter und hydraulisches Hebe-/Presssystem
  4. Wassergekühltes Kurznetzwerk mit niedriger Impedanz (wassergekühlte Kupferrohre, wassergekühlte Kabel, geschmiedete Kupferkacheln)
  5. Wassergekühlter, abgedichteter Ofenkörper und korrosionsbeständiges Hochtemperatur-Auskleidungssystem
  6. Geschlossenes Kühlsystem mit Weichwasserzirkulation (vollständige Kühlabdeckung für Ofenmantel, Haube und Halterungen)
  7. Hydraulikstation und Hilfsofen-Betriebsmechanismus
  8. Automatisches oben versiegeltes Zuführ- und Materialverteilungssystem
  9. Doppelstations-Abstichlochöffnungs- und -stopfgerät für Matte und Schlacke
  10. Rauchgassammelhaube mit reservierter Schnittstelle für Staubentfernungs-, Entschwefelungs- und Denitrifikationsgeräte

3. Tabelle der technischen Standardparameter


Parameterelement Technischer Index Bemerkungen
Nennleistung des Transformators 3000 kVA Energiesparender Transformator für die Rückgewinnung seltener Edelmetalle
Primäre Eingangsspannung 10 kV / 35 kV (optional) Passt zum vorhandenen Stromnetz der Anlage
Sekundäre Spannungsregelungsstufen 18-stufige elektrische Lastregelung Anpassbar an Schmelz-, Reduktions- und Anreicherungsprozesse
Bewerteter Sekundärstrom 16800A Niederspannungs-Starkstrom für gleichmäßige Schmelzbaderwärmung
Leistungsfaktor ≥0,92 Ausgewogene drei Phasen, geringe Auswirkungen auf das Stromnetz
Selbstbackender Elektrodendurchmesser Φ450mm 3 Graphit-/selbstbackende Elektroden
Teilkreisdurchmesser Φ1800mm Optimiert für das Tiefbett-Unterpulverschmelzen seltener Edelmetalle
Außendurchmesser des Ofenmantels Φ4200mm Geteilte, geschweißte, wassergekühlte Schale, Anti-Hochtemperatur-Verformung
Effektiver Innenofendurchmesser Φ3300mm Spezielle Auskleidung, die gegen die Erosion seltener Edelmetallschlacke beständig ist
Ofenherdtiefe 1600 mm Schichtförmige Mattierung und Anreicherung zur Steigerung der Edelmetalleinfangrate
Maximaler Elektrodenhub 1200 mm Automatisches hydraulisches Heben mit schneller Reaktion
Elektrodenhubgeschwindigkeit 0,4–0,6 m/min Automatische SPS-Lichtbogenstabilisierungsregelung
Mattes Abstichloch / Schlackenabstichloch Je 1 Stück, 135° eingeschlossener Winkel Passend zur automatischen Zapf-, Öffnungs- und Stopfenmaschine
Zirkulierender Kühlwasserfluss 85t/h Geschlossener Weichwasserkreislauf, Einlasstemperatur ≤30℃
Kühlwasser-Arbeitsdruck 0,3 ~ 0,4 MPa Zwangskühlung für alle wassergekühlten Komponenten
Tägliche Verarbeitungskapazität für feste Abfälle pro Ofen 25~35 Tonnen Schwankt je nach Edelmetallgehalt der Rohstoffe
Maximale Schmelztemperatur 1900℃ Erfüllt den Anreicherungsbedarf für hochschmelzende Metalle wie Pt und Pd
Steuermodus Vollautomatische SPS + Touchscreen-HMI Vollautomatische Überwachung von Elektrodenstrom, Temperatur und Zuführung
Ofenstruktur Halbversiegelte Dunstabzugshaube mit niedrigem Rauchabzug Zentralisierte Rauchgassammlung ohne verstreute Staubemission
Gesamtanlagen-Fußabdruck Ca. 120㎡ Geeignet für kleine und mittlere Recyclinganlagen, niedrige Infrastrukturkosten

4. Kernproduktvorteile

4.1 Maßgeschneiderter Prozess zur Rückgewinnung seltener und wertvoller Metalle, höhere Rückgewinnungsrate

Die Ofenherdstruktur ist für die Mattierungstechnologie von Edelmetallen optimiert und sorgt für eine stabile und gleichmäßige Schmelzbadtemperatur. Die Erfassungsrate von Au, Ag, Pt, Pd und anderen Edelmetallen liegt bei über 98 %. Es kann minderwertige Schlacken, Katalysatorabfälle, Leiterplattenasche, Entstaubungsasche und andere komplexe Mischmaterialien behandeln. Schmelzen, Reduktion und Schichtanreicherung werden in einem Ofen durchgeführt, um nachgelagerte Raffinierungsprozesse zu vereinfachen.

4.2 Intelligentes Energieversorgungssystem mit niedrigem Energieverbrauch, niedrigere Betriebskosten

Ausgestattet mit einem speziellen verlustarmen 3000-kVA-Ofentransformator mit mehrstufiger Spannung, die genau auf jede Schmelzstufe abgestimmt ist. Optimiertes wassergekühltes Kurzschlussnetzwerk mit niedriger Impedanz reduziert Leistungsverluste. Die vollautomatische Elektrodenregulierung stabilisiert den Lichtbogen in Echtzeit und reduziert den Gesamtstromverbrauch pro Tonne Rohmaterial um 12 bis 18 % im Vergleich zum Industriedurchschnitt. Das System gleicht den Dreiphasenstrom automatisch mit starker Oberwellenunterdrückung aus, sodass keine besonders leistungsstarke Blindleistungskompensationsausrüstung erforderlich ist.

4.3 Vollständig wassergekühlte, abgedichtete Struktur, lange Lebensdauer und einfache Wartung

Ofenmantel, Rauchabzugshaube, Druckringe und Kupferplatten verfügen über eine Zwangskühlung mit weichem Wasser, um der Erosion bei hohen Temperaturen und dem Auswaschen geschmolzener Edelmetallschlacke zu widerstehen. Für längere Wartungsintervalle besteht die Ofenauskleidung aus speziellem feuerfestem Material, das gegen Mattkorrosion beständig ist. Modulare Halter und wassergekühlte Schnelltrennkabel sparen erheblich Zeit beim Elektrodenaustausch und der Komponentenüberholung.

4.4 SPS mit vollständiger Regelung, weniger Arbeitsabhängigkeit

Der Touchscreen überwacht zentral die Ofentemperatur, die Dreiphasenleistung, die Elektrodenposition, die Kühlwassertemperatur und den Kühlwasserdruck sowie den Zufuhrfluss. Der automatische Verriegelungsalarmschutz wird bei Überhitzung, Wassermangel oder Kurzschluss aktiviert. Mehrere voreingestellte Edelmetall-Schmelzprozessprogramme unterstützen das Umschalten mit einem Klick für unterschiedliche Rohstoffbedingungen; Bediener können sich durch einfache Schulungen die nötigen Kenntnisse aneignen.

4.5 Umweltfreundliches, versiegeltes Design, konform mit den EIA-Standards für gefährliche Abfälle

Die halbabgedichtete Rauchabzugshaube umschließt die Ofenoberseite vollständig und sorgt so für einen zentralen Rauchgasabzug ohne Staub- und Geruchsverstreuung. Kompatibel mit Umweltbehandlungsanlagen für Recyclingunternehmen für gefährliche Abfälle, erfüllt die nationalen Umweltakzeptanzstandards für das Recycling fester Abfälle und die Regenerierung seltener Edelmetalle und erleichtert die landesweite Projektgenehmigung.

4.6 Komplette Lieferung aus einer Hand, Herstellerservice über den gesamten Lebenszyklus

Shaanxi Chengda bietet umfassende Dienstleistungen an, darunter Gerätedesign, Fertigung, integrierte Lieferung, Installation vor Ort, Ofenbacken und -inbetriebnahme sowie Schulung zur Edelmetall-Schmelzformel. Das Komplettset umfasst Gewindeschneidmaschinen, wassergekühlte Kabel, Hydraulikstationen und sämtliches passendes Zubehör, sodass kein zusätzlicher Kauf bei Drittanbietern erforderlich ist.

5. Anwendbare recycelbare Materialien

  1. Restschlacken aus der Edelmetallverhüttung, angereicherte Schlacken aus der Cu/Ni/Co-Verhüttung
  2. Automobil-Dreiwegekatalysatoren, chemische Abfallkatalysatoren (Pt, Pd, Rh)
  3. Zerkleinerte Sortierasche von Altplatinen und elektronischen Bauteilen
  4. Au/Ag-haltige Rückstände, Entstaubungsaschen aus der Mineralverarbeitung, getrockneter Galvanikschlamm
  5. Industrieabfallrückstände, die Tantal, Niob, Vanadium, Molybdän, Titan und andere seltene Metalle enthalten
  6. Flugstaub und Metallregenerationsabfälle aus verschiedenen Nichteisenschmelzen
