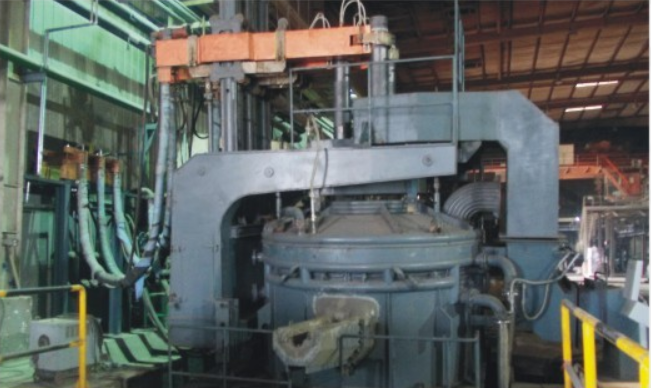

Vollständig wassergekühlter Lichtbogenofen

Einführung in Geräte und Parameter

Produktübersicht

1. Zusammensetzung der Hauptausrüstung

1. Vollständig wassergekühlter Ofenkörper




   Verwenden Sie einen geteilten, vollständig wassergekühlten Ofenmantel und eine wassergekühlte Ofenwand mit geschlossener, zirkulierender, wassergekühlter Zwischenschichtstruktur, wodurch der Einsatz von feuerfesten Materialien erheblich reduziert wird und eine Erosionsbeständigkeit bei hohen Temperaturen und eine geringe Verformung gewährleistet sind.


2. Vollständig wassergekühltes Ofendach




   Integrierte ringförmige, vollständig wassergekühlte Struktur, ausgestattet mit zentralem Elektrodenloch und seitlicher Staubentfernungs- und Rauchabzugsschnittstelle, mit guter Dichtungsleistung, schneller Abkühlung und langer Lebensdauer.


3. Elektroden-Hebesystem




   Vollständig wassergekühlter leitfähiger Querarm, servohydraulischer/elektrischer Hubantrieb, mit feinfühliger Einstellung, stabilem Lichtbogen und geringem Energieverbrauch.


4. Kipp- und Lademechanismus




   Hydraulische Ofenkippung, Ofendach-Hebe- und Drehmechanismus, gepaart mit oben montiertem Stahlschrottkorb für schnelle Beladung und hohe Automatisierung.


5. Elektrisches Steuersystem




   Hochleistungs-Elektrolichtbogenofentransformator, Kurzschlussnetzwerk mit niedriger Impedanz, intelligentes SPS-Steuerungssystem, das Ein-Tasten-Start-Stopp, automatische Lichtbogenstabilisierung und vollständigen Verriegelungsschutz unterstützt.


6. Hilfssysteme




   Geschlossenes zirkulierendes Wasserkühlsystem, Staubentfernungs- und Rauchabsaugsystem, Sauerstoff- und Kohlenstoff-Injektionslanzensystem, hydraulisches Steuersystem, mit kompletter unterstützender Ausrüstung.



2. Kernleistungsvorteile

• Vollständig wassergekühlte Struktur: Eliminieren Sie großflächiges feuerfestes Mauerwerk, reduzieren Sie den Feuerfestmaterialverbrauch erheblich und verlängern Sie den Wartungszyklus.
• Hohe Temperatur- und Erosionsbeständigkeit: Zwangswasserkühlung reduziert die Verformung des Ofenkörpers und verdoppelt die Lebensdauer.
• Hohe Schmelzeffizienz: Hohe thermische Effizienz, schnelle Schmelzgeschwindigkeit und verkürzter Schmelzzyklus mit einer Hitze.
• Niedrige Betriebskosten: Geringer Stromverbrauch, geringer Feuerfestmaterialverbrauch und geringe Wartungskosten, wodurch die Gesamtkosten der Stahlherstellung gesenkt werden.
• Umweltfreundlich: Geschlossener Rauchabzug mit Staubentfernungsausrüstung zur Einhaltung der Emissionsnormen.
• Starke Anpassungsfähigkeit: Kann als gewöhnlicher Elektrolichtbogenofen oder als vollständig wassergekühlter EBT-Elektrolichtbogenofen mit exzentrischem Bodenabstich konzipiert werden, geeignet zum Schmelzen von Kohlenstoffstahl, legiertem Stahl und Gussstahl.

3. Allgemeine technische Parameter (Referenz)
