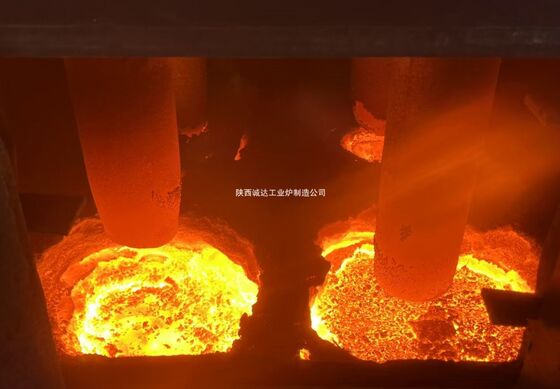

Vier-Elektroden-Groß-Gleichstrom-Tauchbogenofen

1. Grundstruktur und Funktionsprinzip

Kernkomponenten

• Elektrodensystem: Vier vertikal eingesetzte Graphit- oder selbstbackende Elektroden, die in einem Rechteck angeordnet sind (üblicherweise quadratische Anordnung), mit Durchmessern von 800 - 1200 mm für Großöfen.
• Stromversorgungssystem: Bestehend aus einem Gleichrichtertransformator, einem Thyristor-Gleichrichterschrank, einer Gleichstromdrossel und einem Kurznetz. Es wandelt Wechselstrom in Gleichstrom um, um die Elektroden zu versorgen, und die Gleichstromdrossel unterdrückt Stromstöße und stabilisiert den Lichtbogen.
• Ofenkörper: Er umfasst eine Stahlhülle, eine feuerfeste Auskleidung (hochtonerdehaltige Steine + Kohlenstoffstampfmasse) und einen leitfähigen Ofenboden (Graphit-Kohlenstoffstein-Anode + Kupferschicht), der hohen Temperaturen von 1800 - 2200 °C und starker elektrischer Leitfähigkeit standhält.
• Zusatzsysteme: Diese umfassen ein Kühlwassersystem, ein Staubentfernungssystem, ein automatisches Beschickungssystem und ein SPS-Steuerungssystem zur Echtzeitüberwachung und -anpassung der Schmelzparameter.

Funktionsprinzip

2. Wichtige technische Parameter (Typisches Großmodell: 40 - 63 MVA)

3. Kernvorteile gegenüber herkömmlichen Öfen

4. Anwendungsszenarien

1. Ferrolegierungsherstellung: Wird zum Schmelzen von hochkohlenstoffhaltigem Ferrochrom, Ferrosilicium, Silicomangan und Ferrowolfram verwendet, was für groß angelegte und qualitativ hochwertige Produktionsanforderungen geeignet ist.
2. Industriesiliziumschmelzen: Es kann hochreines Siliziumdioxid verarbeiten, mit einer Siliziumreinheit von bis zu 99,5 % - 99,9 % und einer hohen Schmelzrate.
3. Calciumcarbidherstellung: Die stabile Hochtemperaturumgebung gewährleistet einen Calciumcarbid-Gehalt von ≥80 % und reduziert den Energieverbrauch um 8 % - 10 % im Vergleich zu Wechselstromöfen.
4. Rückgewinnung seltener Metalle: Es ist auf die Reduktion und das Schmelzen von Nickel-Kobalt-Erz und Tantal-Niob-Erz anwendbar, mit starker Anpassungsfähigkeit an komplexe Rohstoffe.

5. Typische Konfiguration und Betriebshinweise

Konfiguration

• Elektrodenanordnung: Eine quadratische Anordnung mit einem Mittenabstand von 2,5 - 4,0 m für Elektroden, um eine gleichmäßige Stromverteilung zu gewährleisten.
• Stromversorgungssteuerung: Verwenden Sie den Parallelbetrieb von Doppelgleichrichterschränken (20 - 30 MVA pro Schrank), um eine unabhängige Stromeinstellung für jede Elektrode und eine automatische Lichtbogenlängenregelung zu erreichen.
• Leitfähiger Ofenboden: Ein Mehrzonen-Parallelanodendesign reduziert die Stromdichte und verlängert die Lebensdauer des Ofenbodens um 50 %.

Betriebshinweise

1. Kontrollieren Sie die Elektroden-Eintauchtiefe (1,2 - 1,8 m) streng, um Lichtbogenfreilegung und Energieverluste zu vermeiden.
2. Halten Sie die Wasserqualität des Kühlsystems aufrecht (Leitfähigkeit ≤50 μS/cm), um ein Durchbrennen der Elektroden und des Ofenkörpers zu vermeiden.
3. Verwenden Sie ein hochbasisches Schlackensystem (Basizität R = 1,8 - 2,2), um die Entschwefelungsrate (≥85 %) und die Legierungsrückgewinnungsrate zu verbessern.

6. Vergleich mit einem Dreielektroden-Wechselstrom-Tauchbogenofen

7. Entwicklungstrends

1. Ultra-Hochleistungs-Integration: Die Nennleistung eines einzelnen Ofens kann 80 - 120 MVA erreichen, mit einer Vier-Elektroden- + Mehrfach-Bodenanodenstruktur zur Verbesserung der Leistungsdichte.
2. Intelligente Steuerung: KI-basierte Systeme können die Elektrodenpositionen, den Strom und die Beschickungsgeschwindigkeit automatisch anpassen, wodurch der Schmelzzyklus um 10 % - 15 % verkürzt wird.
3. Energiesparende und umweltschonende Upgrades: Kombinieren Sie Abwärmenutzung und sauerstoffangereichertes Schmelzen, um den Energieverbrauch um 15 % - 20 % zu senken, und verwenden Sie ein Low-NOx-Verbrennungssystem, um strenge Emissionsstandards zu erfüllen.
