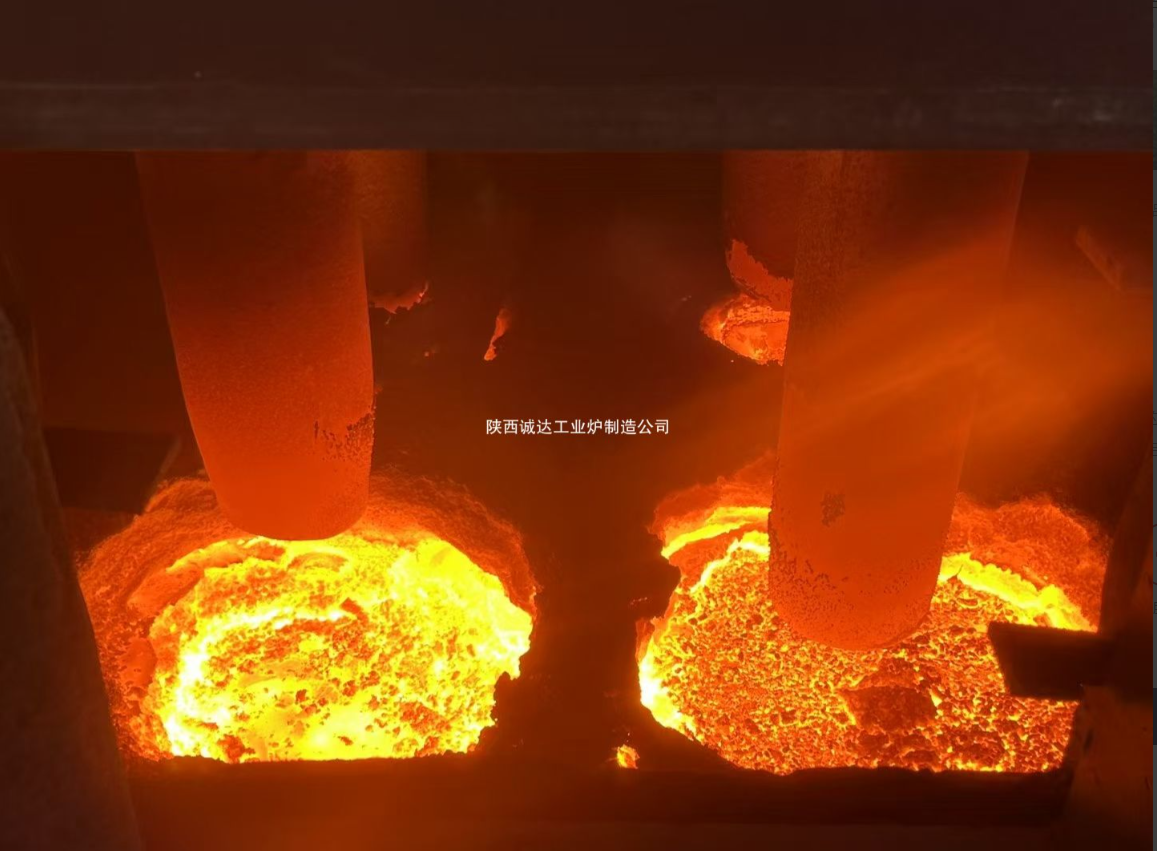

Vierelektroden großer Gleichstrom-Bogenofen

Der vierelektrodische große Gleichstrom-Bogenofen ist eine Art Ausrüstung, die zur Reduzierung von Schmelzerz und anderen Rohstoffen in der Metallindustrie verwendet wird.
Strukturelle Merkmale:
Ofenkörper: Er besteht in der Regel aus Ofenhülle und Ofenverkleidung.Die Ofenverkleidung besteht aus hochaluminösen Ziegelsteinen und anderen feuerfesten Materialien, um hohen Temperaturen und der Erosion von Materialien im Ofen standzuhaltenEs gibt einen Ofen im Ofenkörper, um die Ofenladung aufzunehmen.
Elektroden-System: Es besteht aus vier Elektroden, die in rechteckiger Form angeordnet sind.Die Elektrode ist durch das Elektrodenzubehörsystem mit der Stromversorgung verbunden, die das Heben, Druckentlassen und andere Vorgänge umfassen können, um sich den unterschiedlichen Produktionsanforderungen anzupassen.
Rauchkappe: befindet sich auf der Oberseite des Ofenkörpers und dient zur Sammlung des Rauchgases, das bei der Erzschmelze entsteht.Verhinderung des Verlusts des Rauchgases in die Umwelt und Erleichterung der anschließenden Rauchgasbehandlung.
Betriebsprinzip
Die vier Elektroden werden in die Ofenladung eingesetzt, und der von der Umspannstation übertragene Wechselstrom wird durch die Berichtigungsvorrichtung in Gleichstrom umgewandelt.und der Gleichstrom wird an den Transformator übertragen, und dann durch den Transformator an das Elektrodenhilfesystem übertragen und anschließend an die Elektrode übertragen.Der Strom dringt durch die Elektrode in die Brennstoffladung ein und bildet einen Hauptkreislauf zwischen der Elektrode und dem kohlenstoffhaltigen Material am Boden des Brennstoffs, das Metallaggregat in der Ofenladung und die Elektrode, erzeugen einen elektrischen Bogen, um die Ofenladung zu erwärmen, die Ofenladung hohe Temperatur zu erreichen und eine Reduktionsreaktion zu erzeugen.Gleichzeitig, die Kohlenstoffmaterialien von der Elektrode zum Ofenboden,Die Kohlenstoffmaterialien aus der Ofenwand und dem Sekundärkreislauf zurück zur Elektrode werden verwendet, um das elektrische Gleichgewicht und den stabilen Betrieb im Ofen zu gewährleisten..
Vorteil
Hohe Effizienz und Energieeinsparung: Gleichstrom-Elektroheizung hat eine höhere thermische Effizienz, weniger Energieverluste und eine höhere Wärmeverbrauchsrate.der den Stromverbrauch im Vergleich zu einem Wechselstrom-elektrischen Unterwasserbogenofen verringern kann.
Umweltschutz und Emissionsreduzierung: Aufgrund des hohen Wirkungsgrades werden relativ weniger Abgase, Abfallrückstände und andere Schadstoffe erzeugt,und die Abgasemissionen können durch Optimierung der Ofenstruktur und des Abgassystems weiter reduziert werden, die Anforderungen des Umweltschutzes erfüllen.
Stabiler Betrieb: Die Elektrode ist gut stabil und blinkt nicht leicht, wodurch die Temperaturverteilung im Ofen gleichmäßiger ist.die eine stabile Produktion und eine Verbesserung der Produktqualität fördert.
Hohe Auslastungseffizienz der elektrischen Energie: Vermeidung von Induktion, Lärm, Hautwirkung und anderen Problemen des Wechselstrom-Bogenofen, hoher Leistungsfaktor und effektive Auslastung der elektrischen Energie.
Anwendungsbereich
Es wird hauptsächlich bei der Herstellung von Eisenlegierungen verwendet, z. B. beim Schmelzen von Silizium-Eisen, Mangan-Eisen, Chrom-Eisen, Wolfram-Eisen, Silizium-Mangan-Eisen usw.Es kann auch bei der Herstellung chemischer Rohstoffe wie Calciumcarbid verwendet werden, usw. Es kann verschiedene Erze und Mineralpulver verarbeiten, z. B. Manganerz, Chromerz, Kieselsäure, Manganerzpulver, Nickelerzpulver usw.
