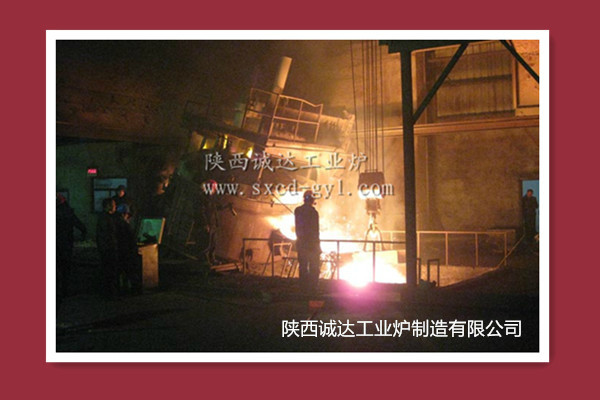

Elektrische Lichtbogenöfen aus Vanadium

Der Vanadium-Eisen-Bogenofen ist eine wichtige Ausrüstung, die speziell für die Herstellung von Vanadium-Eisenlegierungen verwendet wird.hat eine breite Palette von Anwendungen bei der Herstellung von Stahl und anderen LegierungenDie Leistungsfähigkeit und die Eigenschaften der Vanadium-Eisen-Bogenöfen bestimmen unmittelbar die Qualität und die Produktionseffizienz von Vanadium-Eisenprodukten.

一Strukturentwurf:
Effiziente und energiesparende Ofenkörperung
Genaues und stabiles Elektrodensystem
Intelligentes und flexibles Steuerungssystem

二Leistungsvorteile:
Herstellung von hochreinem Vanadium-Eisen
Effiziente Schmelzeffizienz
Flexible Anpassung der Prozesse
Energieeinsparungs- und Umweltschutzmerkmale

Die Vanadiumproduktion erfolgt in der Regel mit elektrischen Lichtbogenraffinationsöfen mit einer Kapazität von typischerweise 1,5 bis 5 Tonnen.

三Die Hauptmechanik eines elektrischen Bogenofens besteht aus mehreren Teilen, darunter den Ofenkörper, die Ofenabdeckung, den Ofenabdeckungshebe-Elektrodenhebevorrichtung, Ofenkörper Neigungsmechanismus und andere Hilfsvorrichtungen.

1. Ofenkörper:Der Ofenkörper besteht aus zwei Teilen: einer Metallkomponente und einer Auskleidung aus feuerfesten Materialien.Die Ofenhülle ist aus einer δ 16 dicken Stahlplatte geschweißtDie Ofentür dient zur Beobachtung des Inneren des Ofen und für Operationen wie Schlackenentfernung, Probenahme und Fütterung.Die Ofentür ist in der Regel mit einer Ofentür bedecktDie Stahlschraube wird zum Schrauben von Stahl verwendet und wird mit Schrauben an der Ofenhülle befestigt und mit feuerfestem Material ausgekleidet.
Anforderungen an das Auskleidungsmaterial eines elektrischen Bogenofens: 1 Es sollte eine ausreichende Feuerfestigkeit und einen ausreichenden Erweichungspunkt aufweisen; 2 Es sollte eine starke Schlackebeständigkeit aufweisen;3 Gute Widerstandsfähigkeit gegen schnelle Abkühlung und Erwärmung5 Niedrige Wärmeleitfähigkeit und Niedrige elektrische Leitfähigkeit.
2. Ofenabdeckung:Die Öfenhülle ist eine plattenartige wassergekühlte Öfenhülle mit innen geschweißten Schlackhängen.Der Elektrodendichtungsring ist ein kundenspezifischer feuerfestes Material Ring, auf dem Elektrodenloch in der Ofenhülle installiert.
3. Hebevorrichtung für die Ofenhülle:Es besteht aus zwei Kolbenzylindern, die an der Rückseite von zwei gebogenen Balken installiert sind und die die Ofenhülle durch vier an die kurze Ringkette der Ofenhülle angeschlossene Hebpunkte heben oder senken..Die höchste Hebhöhe der Ofenhülle beträgt 300 mm.
4. Leitungsquerschnittarm:Der leitfähige Querarm besteht hauptsächlich aus einem Querarmkörper, einem Klemmkopf, einer Schleifstütze, einem Ölzylinder, einem Hebel usw. Der Querarmkörper ist von einer Wasserkühlung umgeben und hat einen Wasserkanal im Inneren.Es ist mit Kupfer-Stahl-Verbundplatte geschweißt, wodurch die vielen komplexen Isolationsteile des ursprünglichen Querschnittsarms reduziert, seine Struktur vereinfacht, das Gewicht reduziert, die Übertragungsleistung erhöht und der Netzverlust um etwa 10% reduziert wird.Die leitfähige Klammer besteht aus ChrombronzematerialEs handelt sich um ein patentiertes Produkt, das ausschließlich von unserem Unternehmen entwickelt und hergestellt wird und das derzeit ein ideales Material für Elektrodenklemmen ist.
Der Freilektrodabbau ist pneumatischer Federziehstab.
5. Elektrodenhebevorrichtung: Die Elektrodenhebevorrichtung besteht aus einem elektrischen Motor, einem Reduktortrommel, einer Schleife, einem Stahlseil,und mit einem Ausgleichshammer ausgestattet.

Die wichtigsten Anforderungen an die physikalischen Eigenschaften von Graphitelektroden sind wie folgt:
1 Hohe Volumenfestigkeit; 2 geringer Widerstandskoeffizient; 3 hohe Wärmeleitfähigkeit; 4 geringer Wärmeausdehnungskoeffizient; 5 geringer Elastizitätsmodul und ausreichende mechanische Festigkeit.
6. Neigungsmechanismus des Ofenkörpers: Der Neigungsmechanismus des Ofenkörpers ist ein Bodenneigungsmechanismus, der den Ofenkörper durch zwei Neigungsölflaschen um 40 bis 45 ° in Richtung des Stahlschleifens neigen kann.Sicherstellung der Entleerung der fertigen Flüssigkeit im Ofen, und 12 bis 20° in Richtung der Öffnungstür für die Schlackenentfernung, Temperaturmessung, Probenahme und andere Vorgänge.das Ende der Stahl-Tap-Rohre bewegt sich horizontal für eine kleine Entfernung, und die Neigungsgeschwindigkeit kann eingestellt werden.
